Z960高溫高壓電站閘閥

概述

Z960高溫高壓電站閘閥也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。高壓電站閘閥適用介質：水、蒸氣等非腐蝕性介質。高壓電站閘閥與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。高溫高壓電站閘閥在管道中一般應當水平安裝。

執行標準

  • 制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定。
  • 結構長度按E101的規定或按用戶提供尺寸。
  • 焊接坡口按電力工業管理標準78DG的規定或按用用戶提供尺寸。

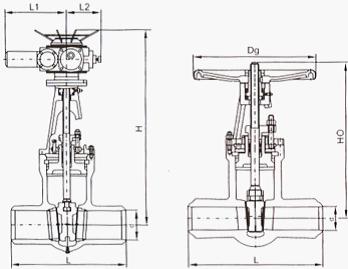

Z960高溫高壓電站閘閥結構圖

結構優勢與特點

  1. Z960高溫高壓電站閘閥采用先進流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。
  2. 閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構。
  3. 閥板與閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
  4. 閥桿經調質和表面氮化外理，具有良好的抗腐蝕性和抗擦傷性。
  5. 啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。

性能規范

型號 公稱壓
PN（MPa）		 試驗壓力（MPa） 工作壓力（MPa） 工作溫度（℃） 適用介質
強度試驗 密封試驗/上密封試驗
Z960 2Y-250 25 37.5 27.5 25 ≤425 水、蒸汽
Z960Y-320 32 48.0 36.0 32 ≤425
Z960Y-P54100 P5410 30.0 22.0   ≤540 蒸汽
Z96Y-P55140 P5514 37.5 27.5   ≤550
Z960Y-P54170 P5517 48.0 36.0   ≤540
Z960Y-P57170 P5717 61.8 41.2   ≤570

主要零件材料

零件名稱 材料牌號
閥體 WCB WC6、ZG20crmov WC9\ZG15crlmolv
閘板 WCB WC6、ZG20crmov WC9\ZG15crlmolv
閥蓋 25 12Cr1Mo1VA
閥桿 1Cr17Ni12 20Cr1Mo1VA
閥座 25 12Cr1Mo1VA
密封環 S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨） S軟鋼（增強柔性石墨）
填料 增強柔性石墨
支架 WCB WCB或WC6
閥桿螺母   45（ZCuZn25A16Fe3Mn3）
四開環 1Cr13 20Cr1Mo1VA

根據用戶要求可提供氣動、液動和齒輪傳動閘閥產品。

主要尺寸及重量

公稱通徑DN（mm） 主要外形及連接尺寸 電動裝置
d L H Ho L1 L2
Z960 2Y-200
50 50 250 720 408 371 219 DZW20
65 67 400 895 620 371 219 DZW30
80 80 470 950 635 371 219 DZW30
100 101 550 1000 650 515 219 DZW45
125 138 600 1090 720 515 295 DZW60
150 164 600 1260 728 540 295 DZW90
175 187 750 1330 885 540 290 DZW90
200 204 800 1450 1002 540 290 DZW90
225 243 850 1590 1138 540 290 DZW120
250 275 900 1710 1116 565 290 DZW180
275 298 1047 1988 1390 565 305 DZW250
300 321 1194 2265 1665 565 305 DZW250
325 340 1245 2414 1800 770 400 DZW350
350 357 1250 2536 1936 770 400 DZW500
375 386 1317 2665 2066 770 400 DZW500
400 416 1384 3195 2100 794 266 DZW800
425 434 1400 3085 2190 794 266 DZW800
450 460 1346 3370 2280 794 266 DZW1000
500 517 1473 3580 2485 794 266 DZW1000
Z960 2Y-250
50 50 250 720 408 371 219 DZW20
65 67 400 895 620 371 219 DZW30
80 80 470 950 635 515 295 DZW45
100 101 550 1000 650 515 295 DZW60
125 136 600 1090 720 540 290 DZW90
150 158 600 1260 728 540 290 DZW90
175 179 750 1330 885 540 290 DZW120
200 196 800 1450 1002 540 290 DZW120
225 221 850 1590 1138 565 305 DZW180
250 265 900 1710 1116 565 305 DZW250
275 284 1047 1988 1390 565 305 DZW250
300 307 1194 2265 1662 770 400 DZW350
325 328 1245 2415 1800 770 400 DZW500
350 346 1250 2536 1936 794 266 DZW800

注：1、焊接口“d”尺寸可根據用戶要求制造。

主要尺寸及重量

公稱通徑DN（mm） 主要外形及連接尺寸 電動裝置
d L H Ho L1 L2
375 369 1300 3181 2086 794 266 DZW800
Z960 2Y-320
100 101 550 100 650 515 295 DZW60
125 124 600 1090 720 540 290 DZW90
150 146 600 1260 728 540 290 DZW90
175 169 750 1330 885 540 290 DZW120
200 203 800 1450 1002 540 290 DZW120
225 201 850 1590 1138 565 305 DZW180
250 255 900 1710 1116 565 305 DZW250
275 280 1047 1988 1390 565 305 DZW250
300 306 1194 2265 1665 770 400 DZW350
325 330 1245 2415 1800 770 400 DZW500
Z960 2Y-P54100
50 50 250 720 408 371 219 DZW20
65 67 400 895 62 371 219 DZW30
80 80 470 950 635 371 295 DZW35
100 101 550 1000 650 515 295 DZW45
125 138 600 1090 720 515 295 DZW60
150 164 600 1260 728 540 290 DZW90
175 187 750 1330 885 540 290 DZW90
200 204 800 1450 1002 540 290 DZW90
225 232 850 1590 1128 540 290 DZW120
250 277 900 1710 1116 565 305 DZW180
275 298 1047 1988 1390 565 305 DZW180
300 321 1194 2265 1665 565 305 DZW250
325 340 1245 2414 1800 770 400 DZW350
350 357 1250 2536 1936 770 400 DZW500
375 386 1317 2665 2066 770 400 DZW500
400 416 1384 3195 2100 794 266 DZW800
425 434 1400 3285 2190 794 266 DZW800
450 460 1346 3370 2280 794 266 DZW1000
500 512 1473 3580 2485 794 266 DZW1000
Z960 2Y-P54170
50 50 250 720 408 371 219 DZW20
65 57 400 895 620 371 219 DZW30
80 80 470 950 635 515 295 DZW45
100 101 550 1000 650 515 295 DZW60
125 124 600 1090 720 540 290 DZW90
150 146 600 1260 728 540 290 DZW90
175 169 750 1330 885 540 290 DZW120

主要尺寸及重量

公稱通徑
DN（mm）		 主要外型連接尺寸 電動裝置
d L H Ho L1 L2
200 203 800 1450 1002 540 290 DZW120
225 207 850 1590 1138 565 305 DZW180
250 255 900 1710 1116 565 305 DZW250
275 280 1047 1988 1390 565 305 DZW250
300 306 1194 2265 1665 770 400 DZW350
325 330 1245 2415 1800 770 400 DZW500
350 353 1250 2536 1936 794 266 DZW800
375 378 1317 2665 2066 794 266 DZW800
Z960 2Y-P55140V
50 50 250 720 408 371 219 DZW20
65 67 400 895 620 371 219 DZW30
80 80 470 950 635 515 295 DZW45
100 101 550 1000 650 515 295 DZW60
125 136 600 1090 720 540 290 DZW90
150 158 600 1260 728 540 290 DZW90
175 179 752 1330 885 540 290 DZW120
200 196 800 1450 1002 540 290 DZW120
225 221 850 1590 1138 565 305 DZW180
250 265 900 1710 1116 565 305 DZW250
275 284 1047 1988 1390 565 305 DZW250
300 307 1194 2265 1665 770 400 DZW350
325 328 1245 2415 1800 770 400 DZW500
350 346 1250 2535 1936 794 266 DZW800
375 369 1317 2665 2066 794 266 DZW800
Z960 2Y-P55170
50 50 250 720 408 371 219 DZW20
65 67 400 895 620 371 219 DZW30
80 80 470 950 635 515 295 DZW45
100 101 550 1000 650 515 295 DZW60
125 124 600 1090 720 540 290 DZW90
150 146 600 1260 728 540 290 DZW90
175 169 750 1330 885 540 290 DZW120
200 190 800 1450 1002 540 305 DZW120
225 201 850 1590 1138 565 305 DZW180
250 255 900 1710 1116 565 305 DZW250
275 258 1041 1988 1390 565 305 DZW250
300 306 1194 2265 1665 770 400 DZW350
325 310 1245 2415 1800 770 400 DZW500
350 353 1250 2536 1936 794 266 DZW800
375 356 1317 2665 2066 794 266 DZW800
