DZ41國標低溫法蘭閘閥

概述

DZ41國標低溫法蘭閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質
低溫閘閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閘閥，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用透焊連接。

特點

  • 為防止中腔異常升壓，在閘板的進口側設置了泄壓孔
  • 根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封
  • 根據工作溫度合理選用填料，墊片等零件的材料
  • 低溫閘閥嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標
  • 低溫閘閥采用多種配管法蘭標準及密封面型式，適用于各種工程需要

結構示意圖

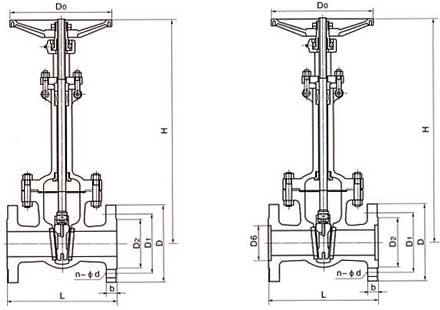

DZ41國標低溫法蘭閘閥結構圖

執行標準

設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
JB/T7749 GB12221 JB79 Gb9131 JB/T9092

壓力試驗（MPa）

公稱壓力PN 1.6 2.5 4.0 6.4 10.0
強度試驗 2.4 3.8 6.0 9.6 15.0
水密封試驗 1.8 2.8 4.4 7.0 11.0
上密封試驗 1.8 2.8 4.4 7.0 11.0
氣密封試驗 0.4-0.7

主要零件材料及性能

體蓋板 閥桿 密封面 墊片 填料 工作溫度 適用介質
ZGoCrMNVAI低溫高壓鑄鋼 1Cr7Ni12 STL/STL 1Cr13/柔性石墨
低溫石棉		 PTFE浸聚四氟乙烯
石棉繩
柔性石墨		 -46 丙烷/炳烯
甲醇/乙烷
煤氣/液氨
LCB
ZGoCrMNVAI低溫高壓鑄鋼 -60
LC1
ZGoCrMNVAI低溫高壓鑄鋼 -73
LC2
ZGoCrMNVAI低溫高壓鑄鋼 1Cr18Ni9Ti -101
LC3
ZGoCrMNVAI低溫高壓鑄鋼 -115
LC4
ZGoCrMNVAI低溫高壓鑄鋼 -196
CF8

國標低溫法蘭閘閥 PN1.6MPa-2.5 MPa

規格主要尺寸

1.6MPa DN L D D1 D2 b n-Φd H D0
凸面法蘭
RF
DZ41(0)Y-16LCB
DZ41(0)Y-16LC1
DZ41(0)Y-16LC2
DZ41(0)Y-16LC3
DZ41(0)Y-16LC4
DZ41(0)Y-16P
DZ41(0)Y-16R		 20 150 105 75 55 14 4-Φ14 320 140
25 160 115 85 65 14 4-Φ14 350 160
32 180 135 100 78 16 4-Φ18 385 180
40 200 145 110 85 16 4-Φ18 420 220
50 250 160 125 100 16 4-Φ18 540 240
65 265 180 145 120 18 4-Φ18 610 240
80 280 195 160 135 20 8-Φ18 690 280
100 300 215 180 155 20 8-Φ18 780 300
125 325 245 210 185 22 8-Φ18 930 320
150 350 280 240 210 24 8-Φ23 980 350
200 400 335 295 265 26 12-Φ23 1180 400
250 450 105 355 320 30 12-Φ25 1390 450
300 500 460 410 375 30 12-Φ25 1620 500
350 550 520 470 435 34 16-Φ25 1810 500
400 600 580 525 485 36 16-Φ30 1970 550
2.5MPa 20 150 105 75 55 16 4-Φ14 320 140
凸面法蘭
RF
DZ41(0)Y-25LCB
DZ41(0)Y-25LC1
DZ41(0)Y-25LC2
DZ41(0)Y-25LC3
DZ41(0)Y-25LC4
DZ41(0)Y-25P
DZ41(0)Y-25R		 25 160 115 85 65 16 4-Φ14 350 160
32 180 135 100 78 18 4-Φ18 385 180
40 200 145 110 85 18 4-Φ18 420 200
50 250 160 125 100 20 4-Φ18 540 240
65 265 180 145 120 22 8-Φ18 510 240
80 280 195 160 135 22 8-Φ18 690 280
100 300 230 190 160 24 8-Φ23 780 300
125 325 270 220 188 28 8-Φ25 930 300
150 350 300 250 218 30 8-Φ25 980 320
200 400 360 310 278 34 12-Φ25 1180 360
250 450 425 370 332 36 12-Φ30 1390 400
300 500 485 430 390 40 16-Φ30 1620 450
350 550 550 490 448 44 16-Φ34 1810 500
400 600 610 550 505 48 16-Φ34 1990 560
