    SCZ系列插板閥

    概述

    SCZ系列插板閥驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，汽動裝置應在合同中注明。

    殼體試驗和密封試驗:

    1. 插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
    2. 密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
    3. 密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
    4. 用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
    5. 插板閥清潔度要求按JB/T7748的規定。
    6. 靜壓壽命試驗。
    7. 插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
    靜壓壽命實驗次數 金屬密封 DN≤150mm 1200次
    DN≥200-400mm 1000次
    Dn≤150mm 800次
    非金屬密封 Dn≤150mm 1400次
    DN≤200-400mm 1200次
    Dn≤450mm 1000次

    注：金屬密封指密封副材料是金屬-金屬

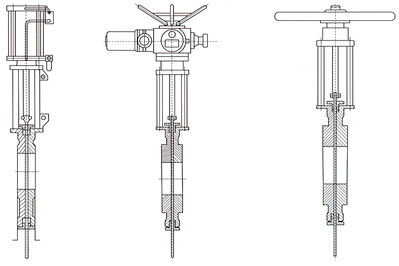

    結構示意圖

    SCZ系列插板閥結構示意圖

    主要性能規范

    零件名稱 材料 零件名稱 材料
    閥體 1CF18Ni9Ti CF8M
    CF8 CF3M
    CF3 WCB    		 閥桿
    Stem    		 1CF18Ni9Ti
    閥座密封圈 橡膠或PTFE 支架 不銹鋼
    閥體間密封墊片 橡膠或PTFE 填料壓蓋 不銹鋼
    閥體 1CF18Ni9Ti CF8M
    CF8 CF3M
    CF3 WCB    		 填料 石墨或PTFE
    閥體裝配螺栓 B7 填料壓蓋螺栓 B7

    注：橡膠牌號取決于介質性質和使用溫度。
    閘板材質牌號取決于介質性質。

    ON L Φ1 H H2 N-M 汽缸直徑
    Cylinder Diameter
    PN0.6 PN1.0
    50 40



    		 125 397 51 4-M16 50
    65 40



    		 145 418 67 4-M16 65
    80 50



    		 160 579 82 4-M16 80
    100 50



    		 180 612 102 8-M16 100
    125 50



    		 210 710 127 8-M16 125
    150 60



    		 240 816 152 8-M20 150
    200 60



    		 295 990 202 8-M20 200
    250 70



    		 350 1106 253 12-M20 250
    300 70 70 400 1264 303 12-M20 300
    350 80 80 460 1575 353 16-M20 350
    400 80 80 515 1562 402 16-M22 400
    450 90 90 565 1750 452 20-M22 450
    500 90 90 620 1994 502 20-M22 500
    600 100 100 725 2040 603 20-M27 600

    溫馨提示：
    本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SCZ系列插板閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
