止回閥 類別

視頻 & 案例

概述:

止回閥又稱為逆流閥、逆止閥、背壓、單向閥。這些閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的,屬于一種自動閥門。止回閥用于管路系統,其主要作用是子目介質倒流、防止泵及其驅動電動反轉,以及容器內介質的泄放。止回閥還可以用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

止回閥 標準:

  • BS 1868 : 鋼制止回閥
  • API 594 : 對夾和雙法蘭止回閥
  • GB/T 12236 : 鋼制旋啟式止回閥
  • SHELL SPE 77/104 : 按BS 1868鋼制止回閥

止回閥 執行標準:

類型 設計與制造     結構長度 法蘭尺寸 壓力溫度 試驗-檢驗

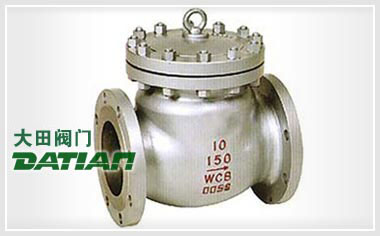

旋啟式止回閥 GB12236 GB12221 GB9113
JB79
GB9131 GB/T13927
JB/9092
升降式止回閥 GB12235

止回閥 壓力試驗:

公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
氣密封試驗 0.5-0.7

止回閥 王要零件材料及性能:

體、蓋、板 閥桿 密封面 墊片 密封面 工作溫度℃ 適用介質
WCB WCB 1Cr13 增強柔性石墨
1Cr13/柔性石墨
PTFE
齒輪墊片
13Cr
STL
本材料
尼龍
≤425 水蒸汽油品
WC6 WC6 ≤540
WC9 WC9 ≤570
ZGCr5Mo ZGCr5Mo ≤550
ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti ≤200 硝酸類
ZG1Cr18Ni12Mo9Ti ZG1Cr18Ni12Mo9Ti ZG1Cr18Ni12Mo9Ti ≤200 醋酸類
