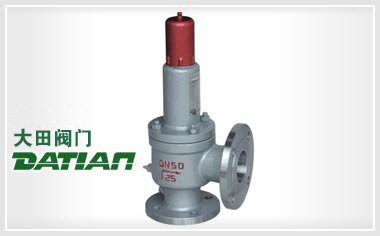

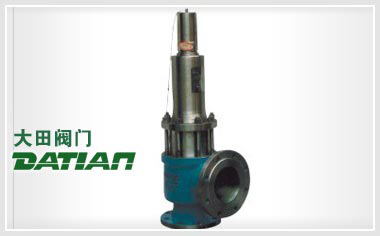

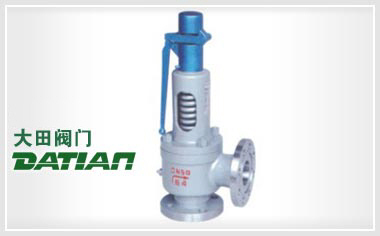

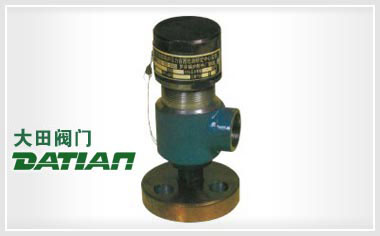

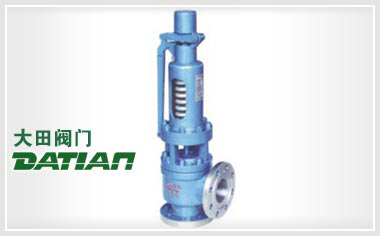

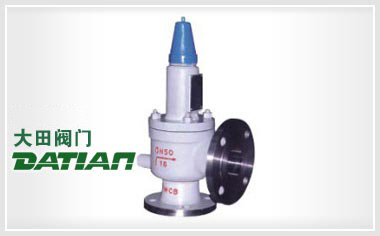

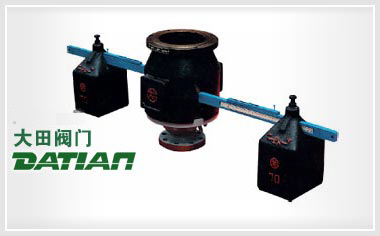

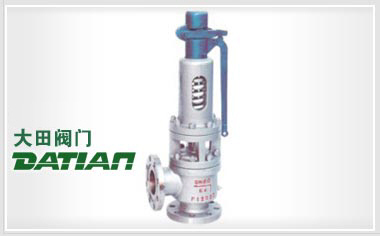

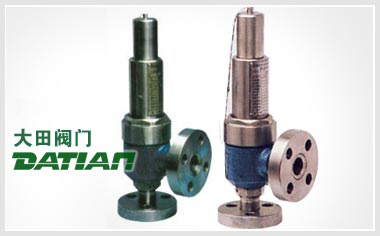

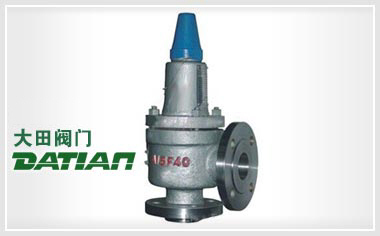

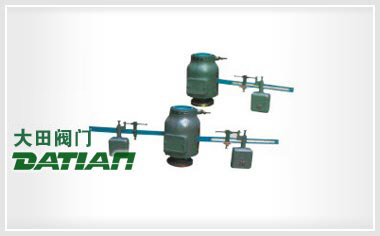

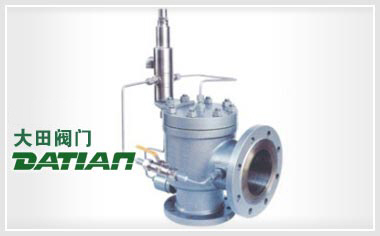

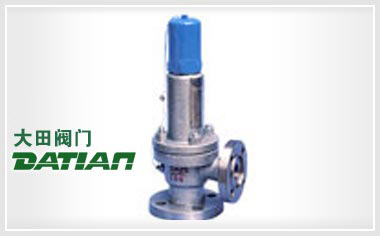

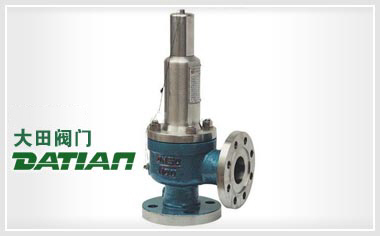

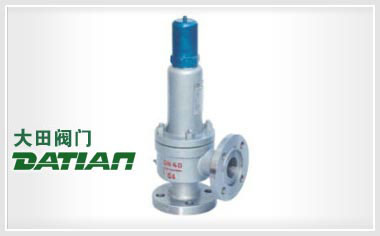

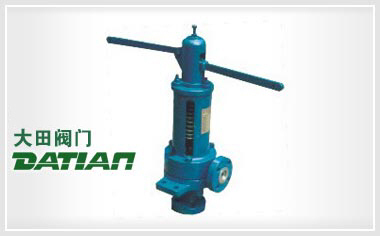

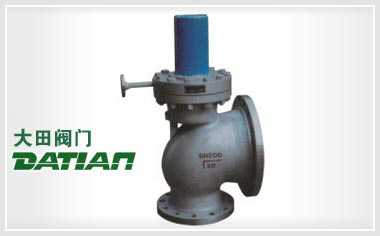

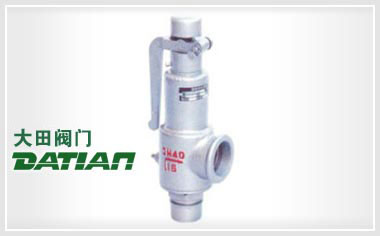

安全閥是一種由進口靜壓開啟的自動泄壓防護裝置,它是壓力容器最為重要的安全附件之一,它的功能是:當容器內壓力超過某一定值時,依靠介質自身的壓力自動開啟閥門,迅速排出一定數量的介質。當容器內的壓力降到允許值時,閥又自動關閉,使容器內壓力始終低于允許壓力的上限,自動防止因超壓而可能出現的事故,所以安全閥又被稱為壓力容器的最終保護裝置。
零件名稱 | 零件材料代號 | ||||
C | I | V | P | R | |
閥體 | WCB | ZG1Cr5Mo | ZG12CrMoV | ZG1Cr18Ni9Ti CF(304) | ZG1Cr18Ni12Mo2Ti CF3M(316L) |
閥瓣、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti(304) | CF3M(316L) |
導向套、反沖盤 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti(304) | CF3M(316L) |
閥蓋 | WCB | WCB | ZG15CrMo | WCB/1CRr18Ni9Ti | ZG1Cr18Ni9Ti |
密封面材料 | 鐵基合金 | 鈷基合金 | 鈷基合金 | 鈷基合金 | 鈷基合金 |
張簧 | 50VrVA | 50VrVA | 50CrVA30W4Cr2VA | 50CrVA(表面噴塑) | 50CrVA(表面噴塑) |
性性規范 適用介質 |
殼體試驗壓力Ps(MPa) | 密封試驗壓力PM(MPa) | 啟閉壓差 △P(MPa) |
排方壓和 Pp(MPa) |
開啟高度H(mm) | |
蒸汽用安全閥 | 1.5PN | 90%Pk或加座壓力最小值,取二者較小值 | Pk≤0.4時為≤0.04 Pk>0.4時為≤10%Pk |
≤1.03 Pk | 全啟式 | ≥1 4d0 |
微啟式 | ≥1 20d0 | |||||
空氣或其它氣體用安全閥 | Pk<0.3時為Pk-0.03 Pk≥0.3時為90%Pk |
Pk≤0.2時為≤0.03 Pk>0.2時為≤15%Pk |
≤1.1v | 全啟式 | ≥1 4d0 | |
微啟式 | ≥1 20d0 | |||||
水或其他液體用安全閥 | Pk≤0.3時為≤0.06 Pk>0.3時為≤20%Pk |
≤1.2Pk | 全啟式 | ≥1 4d0 | ||
微啟式 | ≥1 20d0 |
法蘭壓力級按表1規定,進出口通徑按表2規定。(MPa)
安全閥公稱壓力PN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 32.0 |
進口法蘭壓力級DN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 32.0 |
出口法蘭壓力級DN | 1.6 | 1.6 | 1.6 | 4.0 | 4.0 | 4.0/16.0 | 16.0 |
安全閥型式 | 微啟式 | 全啟式 |
進口通徑DN | 同公稱通徑 | |
出口通徑DN | 同公稱通徑 | 比公稱通徑增大一級或一級以上 |
