PZL43鏈輪對夾式刀形閘閥

概述

PZL43鏈輪對夾式刀形閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。此類閘閥占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。

產品特點

  • 超短結構長度，節省材料，可使管路系統整體重量大大減輕。
  • 占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
  • 閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
  • 上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。 閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

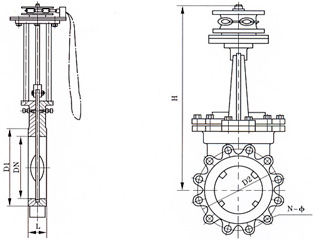

PZL43鏈輪對夾式刀形閘閥結構圖

主要外形及連接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6
MPa		 50 48 90 110 325 4-M12 1.0
MPa		 50 48 100 125 325 4-M16
65 48 110 130 340 4-M12 65 48 120 145 340 4-M16
80 51 125 150 355 4-M16 80 51 135 160 355 4-M16
100 51 145 170 405 4-M16 100 51 155 180 405 8-M16
125 57 175 200 440 8-M16 125 57 185 210 440 8-M16
150 57 200 225 520 8-M16 150 57 210 240 520 8-M20
200 70 255 280 580 8-M16 200 70 265 295 580 8-M20
250 70 310 335 670 12-M16 250 70 320 350 670 12-M20
300 76 362 395 820 12-M20 300 76 368 400 820 12-M20
350 76 412 445 925 12-M20 350 76 428 460 925 16-M20
400 89 462 495 1030 16-M20 400 89 482 515 1030 16-M22

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PZL43鏈輪對夾式刀形閘閥 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
