Z43平板閘閥

概述

Z43平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

結構特點

Z43平板閘閥結構合理，密封可靠，操作輕便。密封面均噴焊硬高壓帶導流孔平板閘閥質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

執行標準

設計規范 結構長度 連接法蘭 試驗與檢驗 壓力-溫度 產品標識
JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
API6D API6D ANSI16.5 API6D ANSI B16.34 MSS SP-25

性能規范

設計等級 常溫下試驗壓力（MPa） 適用溫度℃ 適用介質
殼體 左密封 左密封 低壓密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
公稱壓力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～250 -45～121 -29～121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等
2.5 3.75 2.75 2.75 0.6
4.0 6.0 4.4 4.4 0.6
6.4 9.6 7.04 7.04 0.6
磅級Lb 150 3.0 2.2 2.2 0.6
300 7.7 5.6 5.6 0.6

主要零部件材料

閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M
閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
閥桿 2Cr13 2Cr13 A182-F6a A182-A316S
閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
墊片 18-8/柔性石墨
螺栓 35 35CrMo A193-B7M A193-B8
適用介質 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸類

平板閘閥 主要外形尺寸

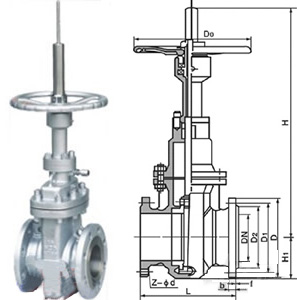

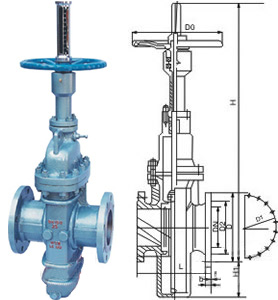

無導流孔平板閘閥外形圖 有導流孔平板閘閥外形圖
無導流孔平板閘閥 有導流孔平板閘閥
公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 外形尺寸
L D D1 D2 Dn b f Z-Φd H H1 D0
1.6 50 178 160 125 100 49 16 3 4-18 380 110 180
65 190 180 145 120 64 18 3 4-18 390 135 180
80 203 1 95 160 135 76 20 3 8-18 490 160 200
100 229 215 180 155 96 20 3 8-18 560 190 200
125 254 245 210 185 120 22 3 8-18 660 230 250
150 267 280 240 210 146 24 3 8-23 760 267 250
200 292 335 295 265 202 26 3 12-23 950 345 300
250 330 405 355 320 250 30 3 12-25 1150 420 300
300 356 405 355 375 300 30 4 12-25 1335 495 350
350 381 520 470 435 337 34 4 16-25 1520 571 350
400 406 580 525 485 387 36 4 16-30 1690 650 400
450 450 640 585 545 438 40 4 20-30 1880 725 450
500 457 705 650 608 489 44 4 20-34 2060 800 450
600 508 840 770 718 591 48 5 20-41 2405 951 500
700 610 910 840 788 692 50 5 24-41 2760 1115 550
800 660 1020 950 898 781 52 5 24-41 3120 1270 600
公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 外形尺寸
L D D1 D2 Dn b f Z-Φd H H1 DO
2.5 50 178 160 125 100 49 20 3 4-18 380 1 10 180
65 190 180 145 120 64 22 3 8-18 390 135 180
80 203 1 95 160 135 76 22 3 8-18 490 160 200
100 229 230 190 160 96 24 3 8-23 560 190 250
125 254 270 220 188 120 28 3 8-25 660 230 250
150 267 300 250 218 146 30 3 8-25 760 267 250
200 292 360 310 278 202 34 3 12-25 950 345 300
250 330 425 370 332 250 36 3 12-30 1 150 420 300
300 356 485 430 390 300 40 4 16-30 1335 495 350
350 381 550 490 448 337 44 4 16-34 1520 571 350
400 406 610 550 505 387 48 d 16-34 1690 650 400
450 450 660 600 555 438 50 4 20-34 1880 725 450
500 457 730 660 610 489 52 4 20-41 2060 800 450
600 508 840 770 718 591 56 5 20-41 2405 951 500
700 610 955 875 815 692 60 5 24-48 2760 1005 550
800 660 1070 990 930 781 64 5 24-48 3120 1260 600

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z43平板閘閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
