本公司的Z641國標氣動楔式閘閥具有性能可靠、操作切換和維修方便等特點。已被石油、化工、海運等部門廣泛用于對各類介質控制。氣動法蘭閘閥配有氣動執行機構和手動機構,閘閥執行器采用雙層氣缸結構,它與單氣缸式氣動閘閥相比,提升力增大了一倍,解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病,具備緩沖機構,能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損,同時也能避免閘板卡死的現象。氣動法蘭閘閥可以配用電的或氣的回訊器,用以發送閥門開關狀態信息。氣動法蘭閘閥可以實現遠距離控制,集中控制和自動控制。
Z641國標氣動楔式閘閥是一種最常見的啟閉閥,利用閘板的上下工作來接通(全開)和截斷(全關)管道中的流體介質。
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
---|---|---|---|---|
GB12234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
---|---|---|---|---|---|---|
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
氣密封試驗 | 0.4-0.7 |
體蓋板 | 閥 桿 | 密封面 | 墊 片 | 填 料 | 工作溫度℃ | 適用介質 |
---|---|---|---|---|---|---|
WCB | 2Cr13 | 13Cr STL 本體材料 尼龍 |
增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE |
柔性石墨 增強柔性石墨 SFB/260 SFP/260 PTFE |
≤425 | 水、蒸汽、油品 |
WC1 | 38CrMoA1 25Cr2MoV |
≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 銷酸類 | |||
ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |

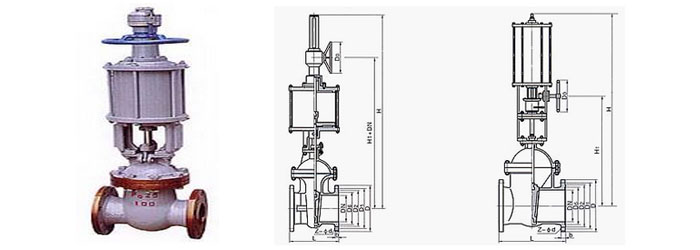

公稱通徑 DN | L | D | D1 | D2 | b | Z-Φd | H | H1 | D0 | WT(Kg) |
---|---|---|---|---|---|---|---|---|---|---|
CZ6s40H-16C CZ6s40Y-16P CZ6s40Y-16R | ||||||||||
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 950 | 570 | 180 | 36 |
65 | 270 | 180 | 145 | 120 | 18 | 4-Φ18 | 1050 | 596 | 180 | 53 |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 1080 | 635 | 200 | 72 |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 1145 | 645 | 250 | 90 |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 1210 | 685 | 250 | 120 |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ18 | 1300 | 720 | 320 | 132 |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 1660 | 940 | 400 | 258 |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 1790 | 1020 | 400 | 297 |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1990 | 1150 | 450 | 420 |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 2090 | 1170 | 450 | 558 |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 2290 | 1325 | 500 | 840 |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 2485 | 1465 | 500 | 1110 |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 2640 | 1590 | 550 | 1380 |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 2940 | 1720 | 550 | 1620 |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 3450 | 1960 | 600 | 1966 |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 3650 | 2190 | 600 | 2282 |
900 | 1100 | 1120 | 1050 | 998 | 54 | 28-Φ41 | 3815 | 2400 | 800 | 2495 |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 4000 | 2650 | 800 | 2760 |
公稱通徑 DN |
L | D | D1 | D2 | b | Z-Φd | H | H1 | D0 | WT (Kg) |
---|---|---|---|---|---|---|---|---|---|---|
CZ6s40H-25 CZ6s40Y-25P CZ6s40Y-25R | ||||||||||
50 | 250 | 160 | 125 | 100 | 20 | 4-Φ18 | 950 | 570 | 180 | 38 |
65 | 270 | 180 | 145 | 120 | 22 | 8-Φ18 | 1050 | 596 | 180 | 55 |
80 | 280 | 195 | 160 | 135 | 22 | 8-Φ18 | 1080 | 635 | 200 | 76 |
100 | 300 | 230 | 190 | 160 | 24 | 8-Φ23 | 1145 | 645 | 250 | 94 |
125 | 325 | 270 | 220 | 188 | 28 | 8-Φ25 | 1210 | 685 | 250 | 126 |
150 | 350 | 300 | 250 | 218 | 30 | 8-Φ25 | 1300 | 720 | 320 | 136 |
200 | 400 | 360 | 320 | 278 | 34 | 12-Φ25 | 1660 | 940 | 400 | 265 |
250 | 450 | 425 | 370 | 332 | 36 | 12-Φ30 | 1790 | 1020 | 400 | 300 |
300 | 500 | 485 | 430 | 390 | 50 | 16-Φ30 | 1990 | 1150 | 450 | 436 |
350 | 550 | 550 | 490 | 448 | 44 | 16-Φ34 | 2090 | 1170 | 450 | 580 |
400 | 600 | 610 | 550 | 505 | 48 | 16-Φ34 | 2290 | 1325 | 500 | 860 |
450 | 650 | 660 | 600 | 555 | 50 | 20-Φ34 | 2485 | 1465 | 500 | 1260 |
500 | 700 | 730 | 660 | 610 | 52 | 20-Φ41 | 2640 | 1590 | 550 | 1420 |
600 | 800 | 840 | 770 | 718 | 56 | 20-Φ41 | 3940 | 1720 | 550 | 1710 |
700 | 900 | 955 | 875 | 815 | 60 | 24-Φ48 | 3450 | 1960 | 600 | 2105 |
800 | 1000 | 1070 | 990 | 930 | 64 | 24-Φ48 | 3650 | 2190 | 600 | 2310 |
900 | 1100 | 1180 | 1090 | 1025 | 66 | 28-Φ54 | 3815 | 2400 | 800 | 2620 |
1000 | 1200 | 1305 | 1210 | 1140 | 68 | 28-Φ58 | 4000 | 2650 | 800 | 2960 |
公稱通徑 DN |
L | D | D1 | D2 | D6 | b | Z-Φd | H | H1 | D0 | WT (Kg) |
---|---|---|---|---|---|---|---|---|---|---|---|
CZ6s40H-40 CZ6s40Y-40P CZ6s40Y-40R | |||||||||||
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | 950 | 570 | 200 | 42 |
65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | 1050 | 596 | 200 | 68 |
80 | 320 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | 1080 | 635 | 250 | 84 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | 1145 | 645 | 320 | 102 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | 1210 | 700 | 320 | 135 |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | 1330 | 750 | 400 | 156 |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | 1660 | 940 | 400 | 276 |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-Φ34 | 1820 | 1050 | 450 | 306 |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-Φ34 | 1990 | 1150 | 450 | 510 |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-Φ34 | 2110 | 1190 | 500 | 720 |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-Φ41 | 2335 | 1370 | 550 | 1050 |
450 | 1050 | 680 | 610 | 560 | 524 | 60 | 20-Φ41 | 2490 | 1510 | 550 | 1320 |
500 | 1150 | 755 | 6720 | 612 | 576 | 62 | 20-Φ48 | 2640 | 1590 | 550 | 1800 |
600 | 1350 | 890 | 795 | 730 | 678 | 62 | 20-Φ54 | 2940 | 1720 | 600 | 2160 |
溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z641國標氣動楔式閘閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
