Z41明桿彈性座封閘閥

概述

Z41明桿彈性座封閘閥除具有彈性座封閘閥的優點之外,并可以較直觀顯示閥門開度,啟閉迅速可靠,故常應用于消防及工業系統。一般安裝于距地面較高位置。

主要技術參數

公稱壓力:1 0~2 5MPa
公稱通徑:50--400mm
工作溫度:O~80℃
適用介質:水、油、氣等
法蘭標準:GB/T 17241.6 GB9113
試驗標準:GBl3927 APl598

結構示意圖

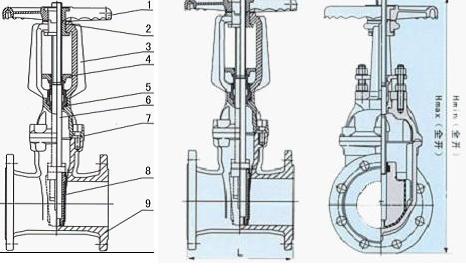

Z41明桿彈性座封閘閥結構示意圖

主要零部件材料

序  號 零件名稱 材    質
1 手  輪 可鍛鑄鐵
2 閥桿螺母 銅合金
3 支  架 灰鑄鐵、球墨鑄鐵、鑄鋼
4 壓  蓋 球墨鑄鐵、鑄鋼
5 密封圈 丁腈橡膠、三元乙丙
6 閥  桿 不銹鋼
7 中口墊 丁腈橡膠、三元乙丙
8 閘  板 球墨鑄鐵+三元乙丙或丁腈橡膠
9 閥  體 灰鑄鐵、球墨鑄鐵、鑄鋼

主要連接外型尺寸 單位mm

DN 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
Hmin (全關) 322 332 350 420 581 581 736 882 1109 1300 1380
Hmix (全開) 374 398 429 524 721 736 942 1013 1117 1655 1805

安裝事項

  1. 明桿閘閥的手輪、手柄以及傳動結構是不允許做起吊使用,并且嚴禁碰撞,避免破損;
  2. 明桿閘閥應該垂直安裝,就是將閥桿安置在垂直位置,手輪放在頂端;
  3. 帶有旁通閥的明桿閘閥在使用前應該先將旁通閥打開;
  4. 帶有傳動機構的閘閥要按照指定的安裝說明書進行安置;
  5. 如果經常使用明桿閘閥,最少每個月就要進行清洗、潤滑一次。



溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z41明桿彈性座封閘閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
