PZ543傘齒輪對夾式刀形閘閥

概述

PZ543傘齒輪對夾式刀形閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。

PZ543傘齒輪對夾式刀形閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa，使用溫度 ≤100℃ 情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。

產品特點

  • 超短結構長度，節省材料，可使管路系統整體重量大大減輕。
  • 占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
  • 閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
  • 上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。 閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

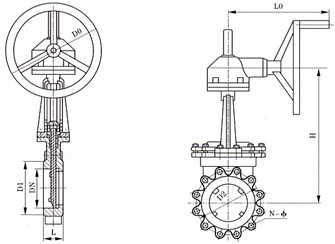

PZ543傘齒輪對夾式刀形閘閥結構圖

主要外形及連接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6
MPa		 50 48 90 110 300 4-M12 1.0MPa 50 48 100 125 300 4-M16
65 48 110 130 310 4-M12 65 48 120 145 310 4-M16
80 51 125 150 330 4-M16 80 51 135 160 330 4-M16
100 51 145 170 380 4-M16 100 51 155 180 380 8-M16
125 57 175 200 440 8-M16 125 57 185 210 440 8-M16
150 57 200 225 500 8-M16 150 57 210 240 500 8-M20
200 70 255 280 580 8-M16 200 70 265 295 580 8-M20
250 70 310 335 670 12-M16 250 70 320 350 670 12-M20
300 76 362 395 820 12-M20 300 76 368 400 820 12-M20
350 76 412 445 900 12-M20 350 76 428 460 900 16-M20
400 89 462 495 1020 16-M20 400 89 482 515 1020 16-M22
450 89 518 550 1150 16-M20 450 89 532 565 1150 20-M22
500 114 568 600 1250 16-M20 500 114 585 620 1250 20-M22
600 114 670 705 1500 20-M22 600 114 685 725 1500 20-M27
700 127 775 810 1750 24-M22 700 127 800 840 1750 24-M27
800 127 880 920 2000 24-M27 800 127 898 950 2000 24-M30
900 154 980 1020 2300 24-M27 900 154 1005 1050 2300 28-M30
1000 165 1080 1120 2500 28-M27 1000 165 1115 1160 2500 28-M30
1200 190 1295 1340 2800 32-M30 1200 190 1325 1380 2800 32-M36


溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PZ543傘齒輪對夾式刀形閘閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
