CS16H-16C膜盒式疏水閥

主要用途

CS16H-16C膜盒式疏水閥適用范圍廣泛,包括供熱汽主管線、伴熱管路、干燥器和工業加熱蒸汽設備系統統,是最理想的選擇。

結構特點

  1. 出色的排空氣能力,可耐過熱的蒸汽和水錘。
  2. 在壓力范圍內都是具有固定過冷的循環操作。
  3. 閥內裝膜盒,有單組、雙組、多組。適用于大排量場合。
  4. 感溫元件,耐蝕性強,使本閥壽命經久耐用。
  5. 本件有碳鋼不銹鋼兩種,小型輕量,立式安裝效果最佳,亦可任意角度安裝。

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

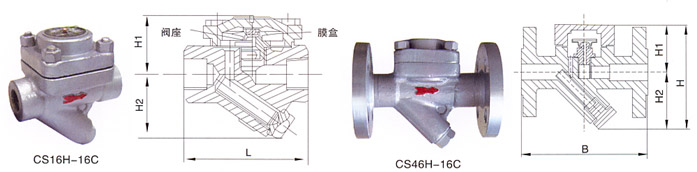

結構示意圖

CS16H-16C膜合式疏水閥結構示意圖





主要外形尺寸與連接方式


產品型號
口徑 連接方式 適用壓力 最高允許溫度 閥體材質 外形尺寸
L H1 H2 W
CS16H-16C 15-20 內螺紋 0.01-1.6 250 100 100 58 55 70
25 內螺紋 0.01-1.6 250 120 120 58 55 70
32-40 內螺紋 0.01-1.6 250 150 150 68 68 90
50 內螺紋 0.01-1.6 250 160 160 68 68 90
CS46H-16C 15-20 法蘭 0.01-1.6 250 150 150 55 55 70
25 法蘭 0.01-1.6 250 160 160 55 55 70
32-50 法蘭 0.01-1.6 250 210 210 85 60 120

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS16H-16C膜盒式疏水閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
