CS41H自動自由浮球式疏水閥

概述

大田閥門生產銷售的CS41H自動自由浮球式疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。

結構特點

  1. CS41H自動自由浮球式疏水閥能連續排水、性能穩定、排水量大、漏水量小。
  2. 能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
  3. 有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。


CS41H自動自由浮球式疏水閥



工作原理

本產品根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。

CS41H自動自由浮球式疏水閥

主要零件材料

主要零件 材料
閥體 碳鋼
閥蓋 碳鋼
閥座 不銹鋼
過濾器 不銹鋼

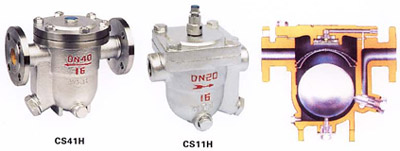

CS41H自由浮球式疏水閥 CS11H自由浮球式疏水閥 自由浮球式疏水閥結構圖
CS41H自由浮球式疏水閥 CS11H自由浮球式疏水閥 自由浮球式疏水閥結構圖

主要外型及連接尺寸

尺寸 型號 CS11H-16C
口徑DN 15 20 25 32 40 50
L 150 150 150 270 280 290
H 195 195 195 250 290 300
H1 103 103 103 108 108 108



產品型號 口徑 尺寸
DN L H D D1 D2 b f Z-Φd
CS41H-16/25/40C-B 15 195 195 95 65 45 14 2 4-Φ14
20 195 200 105 75 55 14 2 4-Φ14
25 215 225 115 85 65 14 2 4-Φ14
CS41H-16/25/40C-D 25 270 245 115 85 65 14 2 4-Φ14
32 270 250 135 100 78 16 2 4-Φ18
40 280 290 145 110 85 16 3 4-Φ18
50 290 300 160 125 100 16 3 4-Φ18
CS41H-16/25C-F 50 410 380 160 125 100 16 3 4-Φ18
65 410 380 180 145 120 18 3 4-Φ18
80 430 420 195 160 135 20 3 8-Φ18
100 430 440 215 180 155 20 3 8-Φ18
125 480 510 245 210 185 22 3 8-Φ18
150 480 510 280 240 210 24 3 8-Φ23

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS41H自動自由浮球式疏水閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
