SER25鐘型浮式式(倒吊桶式)疏水閥

特點及性能

  1. SER25鐘型浮式式(倒吊桶式)疏水閥對凝結水的發生量適應性強.既可間歇排放,又可連續排放。
  2. 內部裝有大排量的雙閥座差壓機械和SCCV關閉系統,體積小而排量大。
  3. 內部零件全部采用不銹鋼制造,并且安裝在閥蓋上,維修保養極為方便。
  4. 背壓率高90%
  5. 汽水分離可靠:(水汽經U型通道從閥下部進入),閥內始終處于水封狀 態,有效阻止蒸汽泄漏。
  6. 敝口形的浮子抗水擊.吊桶上設有溢出排氣孔,可有效防止蒸汽汽鎖, 空氣氣堵現象。(非凝結性的高溫空氣也可排除)
  7. 與杠桿機械結合可制成高壓閥。

雙閥座差壓機械和SCCV關閉方式

SCCV關閉方式和雙閥座差壓機械安裝在同 單元內壽命長久.當凝結水量增大時,吊桶疏水閥失去浮力使得機械反向密封而產生壓差.主閥開啟而獲得大排量,使用汽設備迅速啟動,最大限度地發揮出機器的熱效率。

SER25鐘型浮式式(倒吊桶式)疏水閥
SER25鐘型浮式式(倒吊桶式)疏水閥
SER25鐘型浮式式(倒吊桶式)疏水閥

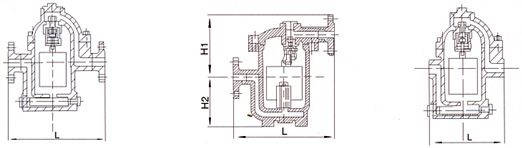

主要外型及連接尺寸

產品型號 公稱通徑
DN
連接方式   使用壓力范圍
(Mpa)
最高允許溫度℃ 閥體材質 主要零件材質 外形尺寸
L H1 H2 W
ERl05
(CSl5H-3.7)
20-40 內螺紋
ZG1/2“-1”
0.01-0.3-0.7 220 WCB SUS
(3C rl 3)
200 160 135 -
ERl05F
(CS45H-3.7)
15-25
32-50
法蘭 0.01-0.3-0.7 220 WCB SUS
(3C rl 3)
270 160 135 -
ERll01
(C45H-5.12)
15-25
32-50
法蘭 0.01-0.5-1.2 220 WCB SUS
(3C rl3)
310 160
165
131
167
-
ERll6
(CS45H-7.16)
15-25
32-50
法蘭 0.01-0.7-1.6 220 WCB SUS
(3C rl3)
310 160
165
131
167
-
ERl20
(CS45H-8.16)
40-65 法蘭 0.01-0.8-1.6 220 WCB SUS
(3C rl 3)
420 175 214 -
ER25
(CS45H-25-40-64)
15-50 法蘭 0.05-2.5-4.5-6.5 425 WCB SUS
(3C rl 3)
380 210 180 345
ER25W
(CS65H-25-40-64)
15-50 承插焊 0.05-2.5-4.5-6.5 425 WCB SUS
f3C r_31
380 210 180 345

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SER25鐘型浮式式(倒吊桶式)疏水閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
