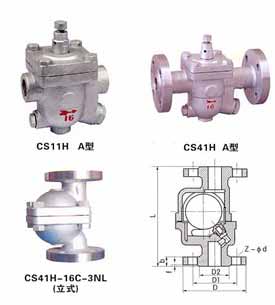

CS41H+3NL自由浮球式(立式)疏水閥




主要外形尺寸

尺寸 型號 CS11H-A-150Lb
口徑DN 15 20 25
L 120 120 120
H 170 170 170
H1 80 80 80

主要外形尺寸

型號 公稱通徑 L D T G C n-Φd H
CS41H-150Lb 疏水閥 1/2〞 15 210 89 12 35 60.5 4-15 175
3/4〞 20 210 89 12 43 70 4-15 175
1〞 25 210 108 12 51 79.5 4-15 175
Cs41h-300Lb 1/2〞 15 210 95 15 35 66.5 4-15 175
3/4〞 20 210 117 16 43 82.5 4-19 175
1〞 25 210 124 18 51 89 4-19 175

主要外形尺寸

型號 公稱通徑 公稱壓力PN（MPa） 管螺紋G/in 外形尺寸
CS11H-16/25-3NL 15 1.6
2.5		 G1/2 125
20 G3/4 125
25 G1 125
32 G11/4 200
40 G11/2 200
50 G2 200

主要外形尺寸

型號 公稱
通徑		 公稱壓力PN（MPa） 外形尺寸
L D D1 D2 f d Z-Φd
CS41H-16/25-3NL 15 1.6
2.5		 160 95 65 45 2 14 4-14
20 160 105 75 55 2 14 4-14
25 160 115 85 65 2 14 4-14
32 250 140 100 78 2 16 4-18
40 250 150 110 85 3 16 4-18
50 250 165 125 100 3 16 4-18

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS41H+3NL自由浮球式(立式)疏水閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
