T47H-16C浮球式疏水調節閥

用途及使用范圍

T47H-16c或Q浮球式疏水調節閥(引進前蘇聯原型號T47H16c浮球式調節閥)適用于電站、化工、制藥、造紙等行業具有加熱器的工業部門,用于除氧汽水箱水位的調節。有效控制加熱器中的水量多少的必須設備。

結構特點及工作原理

  1. 此閥外形尺寸較大.適用于較大背壓力且不會泄漏蒸汽,排出的凝結水是接近蒸汽壓力的飽和水,故有利于提高本閥門的設備熱效率和二次蒸汽利用的節能特點。
  2. 該閥隨著凝結水液面上升,當浮球升到距罩蓋底平面403mm時,閥門全開使冷凝結水大量排入水箱。當浮球下降 113毫米后.閥門全關.冷凝水不能流出,使浮球穩定的限制在113-403毫米的空間范圍內變化.從而使閥門達到只能排放空氣和水殛高溫冷凝水,而阻止蒸汽泄漏的優越性。
  3. 本閥是利用凝結水液位的變化而使浮球上升和下降,也可以手柄操作.從而驅動下部的啟閉裝置.開啟和關閉.實現排水阻氣的功能。

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

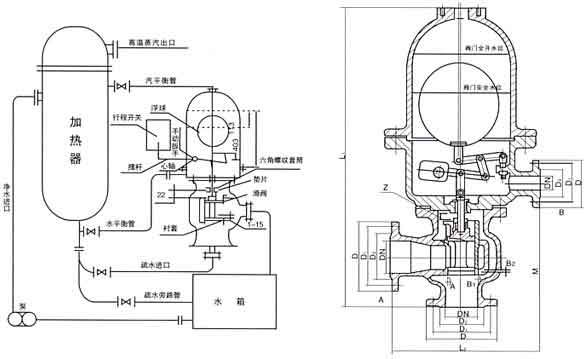

結構示意圖

T47H-16C浮球式疏水調節閥結構示意圖

主要外型及連接尺寸

產日型號     公稱通徑 主要外形尺寸 連接尺寸
L1 L2 M A-D D1 D2 b z-Φd DN B-D D1 D2 b Z-Φd
T41H-16C 40 460 540 964 160 240 385 145 110 85 18 4×18 40 145 110 85 18 4×18
50 160 125 100 20 4×18
80 195 160 135 22 8×18
100 215 180 155 25 8×18
150 470 560 980 280 240 210 30 8×23

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的T47H-16C浮球式疏水調節閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
