H44美標旋啟式止回閥

概述

H44美標旋啟式止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。這種類型的閥門的作用是只允許介質向一個方向流動,而且阻止方向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用于閥座,從而切斷流動。
H44美標旋啟式止回閥適用于石油、化工、水力、火力電站等各種工況的管路上,切斷或接通介質。適用介質為:水、油品、蒸汽等。

結構特點

  1. 產品設計制造按GB12236設計標準,結構合理,密封可靠,外形美觀。
  2. 閥瓣、閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫,抗擦傷性能好、使用壽命長。
  3. 可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
  4. 閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
  5. 閥瓣圍繞閥座外的銷軸旋轉,減少關閉時發生猛烈沖擊。
  6. 銷軸與閥瓣連接采用內裝式的銷軸結構,減小外泄漏點,使用更可靠。

引用標準

設計與制造:API 6D
結構長度:ANSI B 16.10
法蘭標準:ANSI B 16.5a
對焊端尺寸:ANSI B 16.25
壓力檢驗:API 6D或API 598

執行標準

類型 設計與制造 結構長度 法蘭尺寸 壓力~溫度 試驗~檢驗
旋啟式止回閥 ANSI B16.34 ANSI B16.10 ANSI B16.15 ANSI B16.34 API 598
升降式止回閥 BS 1868

性能規范

公稱壓力(Lb) 150 300 600 900
強度試驗 MPa 3.1 7.8 15.3 23.1
Lbf/in2 450 1125 2225 3350
水密封試驗 MPa 2.2 5.6 11.2 16.8
Lbf/in2 315 815 1630 2440
氣密封試驗 MPa 0.5~0.7
Lbf/in2 60~100

主要零件材料及性能

體、蓋、瓣、搖桿、導向套 銷軸 墊片 密封面 工作溫度 適用介質
WCB 2Cr13 增強柔性石墨
1Cr13/柔性石墨
不銹鋼/耐酸石棉 PTFE 齒型墊片
13Cr STL 本體材料
PTFE 尼龍
≤425 水、蒸汽、油品
WC1 ≤450
WC6 ≤540
WC9 ≤570
C5 C12 ≤550
CF8 304 ≤200 (非腐蝕性介質 ≤600) 硝酸類、醋酸類、 強氧化介質、 尿素
CF3 316
CF8M 304L
CF3M 316L

API美標止回閥

API美標止回閥

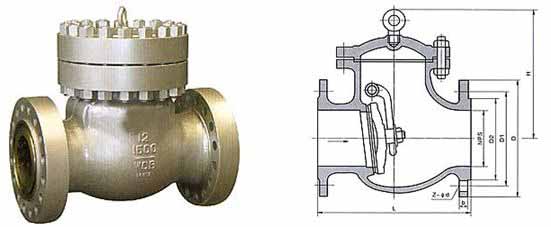

主要外形和連接尺寸

Class NPS DN L D D1 D2 b Z-Φd H WT (㎏)
in mm
150Lb 2″ 50 203 157 120.7 92 19.50 4-Φ19 161 17
21/2″ 65 216 178 139.7 105 22.5 4-Φ19 180 23
3″ 80 241 190.5 152.4 127 24 4-Φ19 190 33
4″ 100 292 229 190.50 157.2 24 8-Φ19 220 44
6″ 150 356 279 241.5 216 25.5 8-Φ22.5 257 78
8″ 200 495 343 298.5 270 29 8-Φ22.5 292 137
10″ 250 622 406 362 324 30.5 12-Φ25 350 207
12″ 300 698 483 432 381 32 12-Φ25 398 279
14″ 350 787 533 476.8 413 35 12-Φ29 445 387
16″ 400 864 597 539.8 470 37 16-Φ29 490 446
18″ 450 978 635 577.8 533 40 16-Φ32 520 621
20″ 500 978 698 635 584 43 20-Φ32 546 770
24″ 600 1295 813 749.3 692 48 20-Φ35 880 970
300Lb 2″ 50 267 165 127 92 22.5 8-Φ19 179.5 20
21/2″ 65 292 190 150 105 25 8-Φ22 190 24
3″ 80 318 210 168 127 29.0 8-Φ22.5 212.4 40
4″ 100 356 254 200 157 32.0 8-Φ22.5 246 51
6″ 150 445 317.5 269.7 216 37.0 12-Φ22.5 292 90
8″ 200 533 381 330 270 41.5 12-Φ25.5 328 175
10″ 250 622 444.5 387 324 48.0 16-Φ28.5 378.6 210
12″ 300 711 521 451 381 51.0 16-Φ32 420 286
14″ 350 838 584 514 54 57 20-Φ32 470 400
16″ 400 864 648 572 57 57 20-Φ35 530 550
18″ 450 978 711 629 60 60 24-Φ35 584 700
20″ 500 1016 775 686 64 64 24-Φ35 610 860
24″ 600 1346 914 813 70 70 24-Φ41 860 1931
600Lb 2″ 50 292 165 127 92 25 8-Φ19 203 34
21/2″ 65 330 190 150 105 29 8-Φ22 229 45
3″ 80 356 210 168 127 32 8-Φ22 235 63
4″ 100 432 273 216 157 38 8-Φ25 286 114
6″ 150 559 356 292 216 48 8-Φ29 330 207
8″ 200 660 419 349 270 56 12-Φ29 381 387
10″ 250 787 508 432 324 64 12-Φ32 457 580
12″ 300 838 559 489 381 67 16-Φ35 584 778
14″ 350 889 603 527 413 70 20-Φ38 635 9896
16″ 400 991 686 603 470 76 20-Φ41 684 1380

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H44美標旋啟式止回閥 性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
