H41國標升降式止回閥

概述

H41國標升降式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。

結構與特點

  1. 選材考究，符合國內、外相關標準，材料的全面質量高。
  2. 密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
  3. 產品按國家標準GB/T12235設計制造。
  4. 可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
  5. 閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

執行標準

類 型 設計與制造 結構長度 法蘭尺寸 壓力溫度 試驗-檢驗
旋啟式止回閥 GB12236 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/9092
升降式止回閥 GB12235

壓力試驗

公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
氣密封試驗 0.5-0.7

主要零件材料及性能

體、蓋、板 閥 桿 密封面 墊 片 密封面 工作溫度℃ 適用介質
WCB WCB 1Cr13 增強柔性石墨 1Cr13/
柔性石墨 PTFE
齒輪墊片		 13Cr STL
本體材料
尼龍		 ≤425 水蒸汽油品
WC6 WC6 ≤540
WC9 WC9 ≤570
ZGCr5Mo ZGCr5Mo ≤550
ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni9Ti ≤200 硝酸類
ZG1Cr18Ni12Mo9Ti ZG1Cr18Ni12Mo9Ti ZG1Cr18Ni12Mo9Ti ≤200 醋酸類

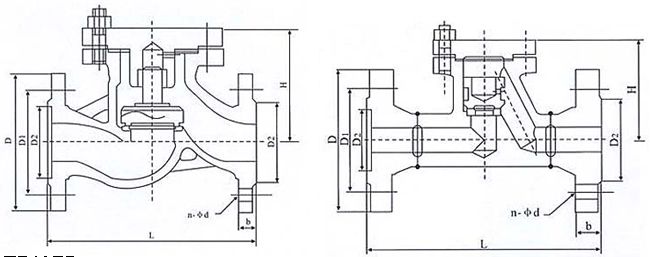

H41國標升降式止回閥 PN l.6MPa ～l0.0MPa 外形尺寸圖

H41國標升降式止回閥結構示意圖

H41國標升降式止回閥 主要尺寸和重量

1.6MPa DN L D D1 D2 b n-Φd H W(kg)
凸面法蘭
RF H41H H41Y H41W
H41N 16C 16P 16R		 15 130 95 65 45 14 4-14 58 2.0
20 150 105 75 55 14 4-14 63 2.7
25 160 115 85 65 14 4-14 71 3.5
32 180 135 100 78 16 4-18 84 5.4
40 200 145 110 85 16 4-18 96 6.5
50 230 160 125 100 16 4-18 115 9.1
65 290 180 145 120 18 4-18 145 14
80 310 195 160 135 20 8-18 156 25
100 350 215 180 155 20 8-18 170 40
125 400 245 210 185 22 8-18 201 56
150 480 280 240 210 24 8-23 238 90
2.5MPa 15 130 95 65 45 16 4-14 60 4
凸面法蘭
RF H41H H41Y
H41W H41N 25 25P 25R		 20 150 105 75 55 16 4-14 64 5
25 160 115 85 65 16 4-14 68 6
32 180 135 100 78 18 4-18 79 9
40 200 145 110 85 18 4-18 98 12
50 230 160 125 100 20 4-18 110 16
65 290 180 145 120 22 8-18 160 24
80 310 195 160 135 22 8-18 170 31
100 350 230 190 160 24 8-23 195 45
125 400 270 220 188 28 8-25 225 68
150 480 300 250 210 30 8-25 255 100

H41國標升降式止回閥 PN 4.0MPa～10.0MPa 主要尺寸和重量

4.0MPa DN L D D1 D2 b n-d H 重量
凹凸法蘭
MFM H41H H41Y H41W
H41N 40 40P 40R 40I		 15 130 95 65 40 16 4-14 100 4
20 150 105 75 51 16 4-14 105 5
25 160 115 85 58 16 4-14 120 6
32 180 135 100 66 18 4-18 130 9
40 200 145 110 76 18 4-18 135 12
50 230 160 125 88 20 4-18 149 15
65 290 180 145 110 22 8-18 164 18
80 310 195 160 121 22 8-18 169 25
100 350 230 190 150 24 8-23 194 35
125 400 270 220 176 28 8-25 225 65
150 480 300 250 204 30 8-25 255 100
6.4MPa 15 210 105 75 40 18 4-14 100 7
凹凸法蘭
MFM H41H H41Y H41W
H41N 64 64P 64R 64I		 20 230 125 90 51 20 4-18 110 11
25 230 135 100 58 22 4-18 125 13
32 260 150 110 66 24 4-23 152 14
40 260 165 125 76 24 4-23 168 20
50 300 175 135 88 26 4-23 170 23
65 340 200 160 110 28 8-23 188 37
80 380 210 170 121 30 8-23 205 46
100 430 250 200 150 32 8-25 230 68
125 500 295 240 176 36 8-30 245 93
150 550 340 280 204 38 8-34 265 120
10.0MPa 15 210 105 75 40 20 4-14 100 7
凹凸法蘭
MFM H41H H41Y H41W
H41N 100 100P 100R 100I		 20 230 125 90 51 22 4-18 110 11
25 230 135 100 58 24 4-18 125 13
32 260 150 110 66 24 4-23 140 14
40 260 165 125 76 26 4-23 168 25
50 300 195 145 88 28 4-25 170 28
65 340 200 170 110 32 8-25 188 42
80 380 230 180 121 34 8-25 205 65
100 430 265 210 150 38 8-30 230 95
125 500 310 250 176 42 8-34 245 115
150 550 350 290 204 46 12-34 265 142
160 160P 160R 160I 32 260 165 115 85 30 4-25 170
40 260 175 125 92 32 4-27 190
50 300 215 165 132 36 8-25 300
65 340 245 190 152 44 8-30 300
80 380 260 205 168 46 8-30 370
100 430 300 240 200 48 8-34 410
