蝶式緩沖止回閥

概述

大田閥門公司生產的HH47、H47XF、HDH47X蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的最佳產品。

原理特點

蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。蝶式緩沖止回閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成。蝶式緩沖止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥是工業用水和城市排污的最佳產品。

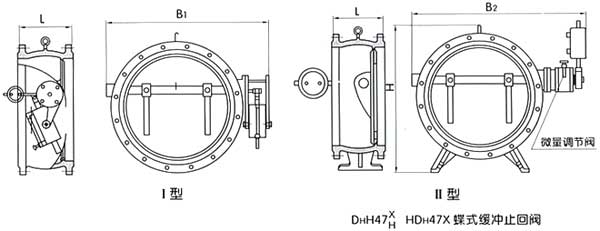

結構圖

HH47、H47XF、HDH47X蝶式緩沖止回閥結構圖

主要零件材料

零件名稱 閥體 蝶 板 密封圈 閥桿 填料
材料   灰鑄鐵
碳鋼		 灰鑄鐵、鑄鋼、球墨鑄鐵 丁腈耐油橡膠、
氯丁橡膠		 不銹鋼 聚四氟乙烯

主要技術參數

型號 公稱壓力
PN(MPa)  		 試驗壓力Ps(MPa)   工作壓力
P(MPa)  		 介質溫度
(℃)  		 適用介質
殼體 密封
H47X、H47H、H47X、
H47H、H47Xf、HD47X  		 1.0   1.5   1.1   1.0   0-80℃   水、油品
海水、污水
1.6   2.4   1.75   1.6
2.5   3.75   2.75   2.5

主要外形尺寸(法蘭連接尺寸：PNl0、16、25按JB／T79 94標準）

公稱通徑
DN(mm)  		 尺 寸
L   H   B1   B2
200   230   550   540   600
250   250   630   600   700
300   270   690   650   740
350   290   780   710   800
400   310   860   770   870
450   330   910   830   920
500   350   980   900   1000



公稱通徑
DN(mm)  		 尺 寸
L   H   B1   B2
600   390   1070   1090   1250
700   430   1220   1200   1360
800 470   1320   1320   1480
900 510   1430   1420   1580
1000   550   1550   1550   1700
1200   630   1800   1780   1950
1400   710   1980   2000   2175

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝶式緩沖止回閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
