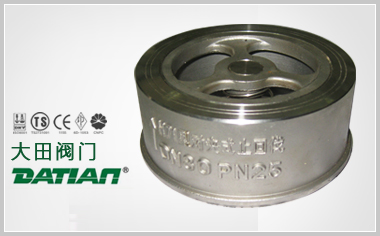

H71單瓣對夾升降式止回閥

概述

H71單瓣對夾升降式止回閥該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。對夾升降式止回閥具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，H71單瓣對夾升降式止回閥可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。

特點

H71單瓣對夾升降式止回閥



  • 具有結構短、體積小、質量輕；
  • 閥瓣關閉快速，水錘壓力?。?/li>
  • 流道通暢，流體阻力小；動作靈敏，密封性能好

執行標準

設計制造：JB/T8937
結構長度：JB/T8937
配管法蘭：JB/T74 　　
試驗與檢驗：JB/T9092-1999

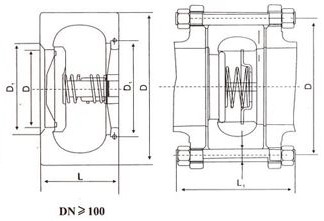

結構示意圖

H71單瓣對夾升降式止回閥結構示意圖H71單瓣對夾升降式止回閥結構示意圖

材料及主要參數

配管法蘭 公稱壓力 常規產品型號
JB/T74-90
GB9112- 9124、
HG20592- 20614		 PN1.0MPa H71H-10C H71W10P H71W10P8 H71W10P3 H71W10R H71W10R8 H71W10R3
PN1.6MPa H71H-16C H71H-16P H71H-16P8 H71H-16P3 H71H-16R H71H-16R8 H71H-16R3
PN2.5MPa H71H-25 H71H-25P H71H-25P8 H71H-25P3 H71H-25R H71H-25R8 H71H-25R3
PN4.0MPa H71H-40 H71H-40P H71H-40P8 H71H-40P3 H71H-40R H71H-40R8 H71H-40R3
PN6.3MPa H71H-63 H71H-63P H71H-63P8 H71H-63P3 H71H-63R H71H-63R8 H71H-63R3
PN10.0MPa H71H-100 H71H-100P H71H-100P8 H71H-100P3 H71H-100R H71H-100R8 H71H-100R3
PN16.0MPa H71H-160 H71H-160P H71H-160P8 H71H-160P3 H71H-160R H71H-160R8 H71H-160R3
CB/T9112- 9124、
HG20615- 20635、
SH3406		 PN2.0MPa H71H-20C - H71H-20P8 H71H-20P3 - H71H-20R8 H71H-20R3
PN5.0MPa H71H-50 - H71H-50P8 H71H-50P3 - H71H-50R8 H71H-50R3
PN11.0MPa H71H-110 - H71H-110P8 H71H-110P3 - H71H-110R8 H71H-110R3
PN15.0MPa H71H-150 - H71H-150P8 H71H-150P3 - H71H-150R8 H71H-150R3
ANSIB16.5 Class150 H71H-A1C - H71H-A1CP8 H71H-A1P3 - H71H-A1R8 H71H-A1R3
Class300 H71H-A3 - H71H-A3P8 H71H-A3P3 - H71H-A3R8 H71H-A3R3
Class600 H71H-A6 - H71H-A6P8 H71H-A6P3 - H71H-A6R8 H71H-A6R3
Class900 H71H-A9 - H71H-A9P8 H71H-A9P3 - H71H-A9R8 H71H-A9R3
主要零件材料 閥體 WCB(A105) ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M(316L)
閥瓣 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12TMo2i 00Cr17Ni12Mo2 00Cr17Ni14Mo2
壓圈 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12TMo2i 00Cr17Ni12Mo2 00Cr17Ni14Mo2
彈簧 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12TMo2i 00Cr17Ni12Mo2 00Cr17Ni14Mo2
適用工況 適用介質 水、蒸汽、 油品等 硝酸等腐蝕性介質 強氧化性 介質 醋酸等腐蝕性介質 尿素等腐 蝕性介質
適用溫度(℃) -29～425 -196～540 -196～425 -196～540 -196～455
注:本表為常規對夾式止回閥的型號編制,主要零件材料及適用工況,其他要求及其型號編制參見對夾式止回閥型號編制方法

主要尺寸及重量

公稱壓力
PN MPa		 公稱通徑
DN mm		 尺寸 重量
(Kg)		 配管法蘭(供參考)
L D D2 D3 D4 D5 螺栓孔中心
圓直徑Dl		 螺栓
數量		 螺栓
直徑d		 螺栓
長度Ll
PN1.0MPa
PN1.6MPa		 15 16 52 15 24 31 40 0.12 65 4 M12 75
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 70 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 100
40 31.5 93 39 55 66 78 0.80 110 4 M16 105
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 4 M16 130
80 50 142 76 96 110 125 2.2 160 8 M16 135
100 65 162 95 115 135 150 3.4 180 8 M16 150
125 90 192 110 125 132 - 9.0 210 8 M16 180
150 106 218 127 150 158 - 14 240 8 M20 210
PN1.0MPa 200 140 273 165 200 208 - 24 295 8 M20 240
PN1.6MPa 200 140 273 165 200 208 - 24 295 12 M20 240
PN2.5MPa 15 16 52 15 24 31 40 0.12 65 4 M12 80
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 72 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 110
40 31.5 93 39 55 66 78 0.80 110 4 M16 115
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 8 M16 135
80 50 142 76 96 110 128 2.2 160 8 M16 145
100 60 168 95 115 135 150 3.8 190 8 M20 160
125 90 194 110 125 132 - 9.2 220 8 M24 205
150 106 224 127 150 158 - 15 250 8 M24 225
200 140 284 165 200 208 - 26 310 12 M24 260
PN4.0MPa 15 16 52 15 24 31 40 0.12 65 4 M12 80
20 19 62 19 30 40 50 0.24 75 4 M12 90
25 22 72 24 36 47 58 0.34 85 4 M12 90
32 28 83 31 46 56 68 0.53 100 4 M16 110
40 31.5 93 39 55 66 78 0.80 110 4 M16 115
50 40 108 48 65 78 90 1.2 125 4 M16 125
65 46 128 62 80 95 110 1.8 145 8 M16 135
80 50 142 76 96 110 128 2.2 160 8 M16 145
100 60 168 95 115 135 150 3.8 190 8 M20 160
125 90 194 110 125 132 - 9.2 220 8 M24 205
150 106 224 127 150 158 - 15 250 8 M24 225
200 140 291 165 200 208 - 28 320 12 M27 275

主要尺寸及重量

公稱壓力
PN MPa		 公稱通徑
DN mm		 尺寸 重量
(Kg)		 配管法蘭(供參考)
L D D2 D3 D4 螺栓孔中心
圓直徑D1		 螺栓
數量		 螺栓
直徑d		 螺栓
長度Ll
PN6.3MPa 15 25 62 15 25 25 0.5 75 4 M12 100
20 31.5 73 19 30 30 0.7 90 4 M16 115
25 35.5 83 24 36 36 1.0 100 4 M16 130
32 40 89 31 43 43 1.3 110 4 M20 140
40 45 104 39 52 52 2.0 125 4 M20 150
50 56 114 48 62 62 3.2 135 4 M20 160
65 63 138 62 75 75 4.5 160 8 M20 170
80 71 148 76 90 90 5 170 8 M20 180
100 80 174 95 112 112 7 200 8 M24 200
125 110 211 110 125 132 13 240 8 M27 245
150 125 248 127 150 158 22 280 8 M30 270
200 160 310 165 200 208 40 345 12 M33 325
PN10.0MPa 15 25 62 15 25 25 0.6 75 4 M12 100
20 31.5 73 19 30 30 1.0 90 4 M16 115
25 35.5 83 24 36 36 1.3 100 4 M16 130
32 40 89 31 43 43 1.6 110 4 M20 140
40 45 104 39 52 52 2.5 125 4 M20 150
50 56 120 48 62 62 3.8 145 4 M24 175
65 63 144 62 75 75 6 170 8 M24 185
80 71 154 76 90 90 7 180 8 M24 195
100 80 181 95 112 112 10 210 8 M27 220
125 110 218 110 132 132 18 250 8 M30 265
150 125 258 127 158 158 30 290 12 M30 285
200 160 324 165 208 208 56 360 12 M33 345
PN16.0MPa
(JB/T74-90)		 15 25 58 15 25 25 0.6 75 4 M16 70
20 31.5 69 19 30 30 0.9 90 4 M20 85
25 35.5 79 24 36 36 1.3 100 4 M20 90
32 41 92 31 43 43 1.7 115 4 M22 100
40 45 100 39 52 52 2.2 125 4 M24 110
50 56 142 48 62 62 5.6 165 4 M22 115
65 63 162 62 75 75 7.5 190 8 M27 130
80 71 176 76 90 90 9 205 8 M27 140
100 80 208 95 112 112 14 240 8 M30 155
125 110 247 110 132 132 27 285 8 M36 195
150 125 280 127 158 158 38 318 12 M36 210
200 160 356 165 208 208 76 400 12 M42 260

主要尺寸及重量

公稱壓力
PN MPa		 公稱通徑
DN mm		 尺寸 重量
(Kg)		 配管法蘭(供參考)
L D D2 D3 D4 螺栓孔中心
圓直徑D1		 螺栓
數量		 螺栓
直徑d		 螺栓
長度L1
PN16.0MPa
(GB/T9112-9124)
(HG20592-20635)		 15 25 62 15 25 25 0.6 75 4 M12 115
20 31.5 73 19 30 30 1.0 90 4 M16 135
25 35.5 83 24 36 36 1.3 100 4 M16 145
32 40 89 31 43 43 1.6 110 4 M20 160
40 45 104 39 52 52 2.5 125 4 M20 170
50 56 120 48 62 62 3.8 145 4 M24 195
65 63 144 62 75 75 6 170 8 M24 210
80 71 154 76 90 90 7 180 8 M24 225
100 80 181 95 112 112 10 210 8 M27 250
125 110 218 110 125 132 18 250 8 M30 295
150 125 258 127 150 158 30 290 12 M30 325
200 160 325 165 200 208 58 360 12 M33 375
注：不同的法蘭標準其尺寸有一定的差異，故配管法蘭的螺栓直徑
d、螺栓長度L,等尺寸僅供參考。
本表中配管法蘭尺寸主要以JB／T74—90標準系列2為依據。

主要尺寸及重量

壓力級 公稱通徑 尺寸 重量
(Kg)		 配管法蘭(供參考)
NPS DN L D D2 D3 D4 螺栓孔心
圓直徑D1		 螺栓
數量		 螺栓
直徑d		 螺栓
長度L1
in mm RF RJ
Class150
PN2.0MPa		 1/2 15 25 46 15 25 25 0.28 60.5 4 1/2 M14 90 -
3/4 20 31.5 56 19 30 30 0.42 70 4 1/2 M14 100 -
1 25 35.5 65 24 36 36 0.56 79.5 4 1/2 M14 105 120
11/4 32 40 74 31 43 43 0.75 89 4 1/2 M14 115 130
11/2 40 45 84 39 52 52 1.3 98.5 4 1/2 M14 120 135
2 50 56 103 48 62 62 2.1 120.5 4 5/8 M16 140 155
21/2 65 63 122 62 75 75 2.8 139.5 4 5/8 M16 155 170
3 80 71 135 76 90 90 3.6 152.5 4 5/8 M16 165 180
4 100 80 173 95 112 112 4.8 190.5 8 5/8 M16 175 190
Class300
PN5.0MPa		 5 125 110 195 110 125 132 12 216.0 8 3/4 M20 210 225
6 150 125 220 127 150 158 17 241.5 8 3/4 M20 230 245
8 200 160 277 165 200 208 29 298.5 8 3/4 M20 270 285
1/2 15 25 52 15 250 25 0.3 66.5 4 1/2 M14 95 105
3/4 20 31.5 65 19 30 30 0.46 82.5 4 5/8 M16 110 125
1 25 35.5 72 24 36 36 0.6 89 4 5/8 M16 115 130
11/4 32 40 81 31 43 43 0.8 98.5 4 5/8 M16 125 140
11/2 40 45 94 39 52 52 1.5 114.5 4 3/4 M20 140 155
2 50 56 110 48 62 62 2.4 127.0 8 5/8 M16 145 170

主要尺寸及重量

壓力級 公稱通徑 尺寸 重量
(Kg)		 配管法蘭(供參考)
NPS DN L D D2 D3 D4 螺栓孔中心
圓直徑D1		 螺栓
數量		 螺栓
直徑d		 螺栓
長度L1
in mm RF RJ
Class300
PN5.0MPa		 11/2 65 63 128 62 75 75 3.0 149.0 8 3/4 M20 170 190
3 80 71 147 76 90 90 4.0 168.5 8 3/4 M20 185 205
4 100 80 179 95 112 112 5.5 200.0 8 3/4 M20 200 220
5 125 110 214 110 125 132 13 235.0 8 3/4 M20 235 255
6 150 125 249 127 150 158 22 270.0 12 3/4 M20 255 275
8 200 160 305 165 200 208 36 330.0 12 7/8 M24 305 325
Class600
PN11.0MPa		 1/2 15 25 52 15 25 25 0.4 66.5 4 1/2 M14 95 105
3/4 20 31.5 65 19 30 30 0.8 82.5 4 5/8 M16 110 125
1 25 35.5 72 24 36 36 1.0 89.0 4 5/8 M16 115 130
11/4 32 40 81 31 43 43 1.3 98.5 4 5/8 M16 125 140
11/2 40 45 94 39 52 52 1.8 114.5 4 3/4 M20 145 160
2 50 56 110 48 62 62 2.8 127.0 8 5/8 M16 155 170
21/2 65 63 128 62 75 75 4 149.0 8 3/4 M20 175 195
3 80 71 147 76 90 90 6 168.5 8 3/4 M20 190 210
4 100 80 191 95 112 112 11 216.0 8 7/8 M24 220 240
5 125 110 239 110 125 132 25 267.0 8 1 M27 265 285
6 150 125 264 127 150 158 32 292.0 12 1 M27 290 310
8 200 160 318 165 200 208 52 349.0 12 11/8 M30 345 365
Class900
PN15.0MPa		 1/2 15 25 62 15 25 25 0.6 82.5 4 3/4 M20 125 140
3/4 20 31.5 69 19 30 30 0.9 89.0 4 3/4 M20 135 150
1 25 35.5 77 24 36 36 1.2 101.5 4 7/8 M24 155 170
11/4 32 40 87 31 43 43 1.5 111.0 4 7/8 M24 160 175
11/2 40 45 97 39 52 52 2.0 124.0 4 1 M27 175 190
2 50 56 140 48 62 62 5.5 165.0 8 7/8 M24 195 210
21/2 65 63 162 62 75 75 7.5 190.5 8 1 M27 215 230
3 80 71 165 76 90 90 8 190.5 8 7/8 M24 210 225
4 100 80 204 95 112 112 14 235.0 8 11/8 M30 245 260
5 125 110 245 110 125 132 27 279.5 8 11/4 M33 290 310
6 150 125 286 127 150 158 41 317.5 12 11/8 M30 310 325
8 200 160 356 165 200 208 76 393.5 12 13/8 M36 375 390
注：
l、不同的法蘭標準其尺寸有一定的差異故配管法蘭的螺栓直徑d、螺桂長度Ll等尺寸僅供參考。
2、RF表示突面法蘭；RJ表示環連接面法蘭。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H71單瓣對夾升降式止回閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
