HQ41X  滑道滾球式止回閥

用途及特點

HQ41X 滑道滾球式止回閥采用橡膠包皮滾球為閥瓣在介質的作用下可在閥體內的整體式滑道上作上下滾動從而打開或關閉閥門密封性能好消聲式關閉不產生水錘。閥體采用全水流通道流量大.阻力?。^損失比旋啟式小50%,水平或垂直安裝均可,可用于冷水、熱水、工業及生活污水管網更適合潛水排污泵介質溫度為0-80℃。
HQ41X滑道滾球式止回閥

主要技術參數

型號 公稱壓力MPa 殼體試驗壓力MPa 密封試驗壓力MPa 閥體、閥體材料
HQ41X-10 1.0 1.5 1.1 H200
HQ41X-10 1.6 2.4 1.76

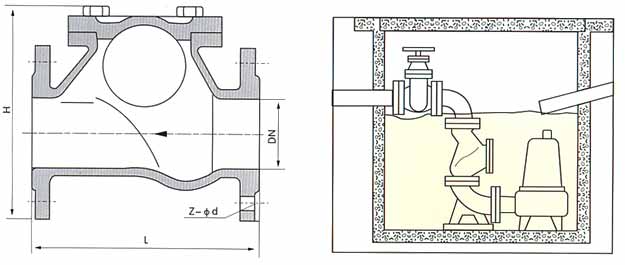

主要尺寸

公稱通徑DN(mm) L H
50 180 185
65 200 210
80 260 245
100 300 280
125 350 335
150 400 400
200 500 495
250 600 600
300 700 715
350 800 820

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的HQ41X 滑道滾球式止回閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們
