DT373蝸輪對夾式彈性硬密封蝶閥

概述

DT373蝸輪對夾式彈性硬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的最佳裝置。

結構示意圖

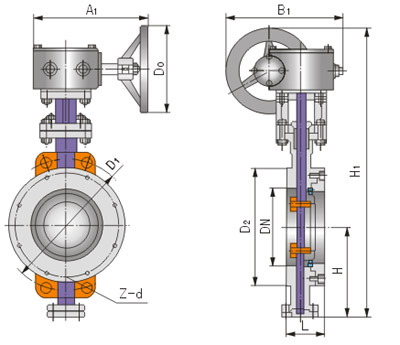

DT373蝸輪對夾式彈性硬密封蝶閥結構圖

主要技術參數

公稱通徑 DN 50～1200
公稱壓力 PN 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度實驗 0.9 1.5 2.4 3.75 6.0
密封實驗 0.66 1.1 1.76 2.75 4.4
氣密封實驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸汽、油品、酸類腐蝕性等
適用溫度 碳鋼：-29℃～425℃    不銹鋼：-40℃～<600℃

主要零件材質

零件名稱 材質
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈 不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 柔性石墨

注：Dt-代表彈性密封結構。

主要外形和連接尺寸

產品名稱 公稱通徑 結構長度（標準值）L 外形尺寸（參考值） 連接尺寸（標準值）
H Dt373H Dt673H Dt973H PN0.6MPa PN1.0MPa
mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
Dt(3.6.9)73H-(6.10)C.P.R.V系列對夾式彈性金屬硬密封蝶閥 50 2 43 112 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18
65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18
80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18
100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18
125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18
150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22
200 8 71 208 605 270 280 850 250 170 775 300 315 280 8-18 295 8-22
250 10 76 243 680 270 280 925 250 170 945 300 315 335 12-18 350 12-22
300 12 83 283 800 380 420 1035 450 220 1070 300 315 395 12-22 400 12-22
350 14 92 310 835 380 420 1070 450 220 1140 300 315 445 12-22 460 16-22
400 16 102 340 915 450 470 1190 450 220 1210 300 315 495 16-22 515 16-26
450 18 114 380 960 480 490 1250 650 280 1335 575 714 550 16-22 565 20-26
500 20 127 410 1020 480 490 1290 650 280 1415 575 714 600 20-22 620 20-26
600 24 154 470 1225 480 490 1455 850 380 1605 656 810 705 20-26 725 20-30
700 28 165 550 1355 640 660 1585 850 380 1844 656 810 810 24-26 840 24-30
800 32 190 640 1470 640 660 1700 1250 380 2040 656 810 920 24-30 950 24-33
900 36 203 710 1545 750 860 1965 1250 380 2255 785 863 1020 24-30 1050 28-33
1000 40 216 770 1795 850 900 2015 1250 380 2380 785 863 1120 28-30 1160 28-36
1200 48 254 890 1965 850 900 2250 1250 380 2640 785 863 1340 32-33 1380 32-39



產品名稱 公稱通徑 結構長度（標準值）L 外形尺寸（參考值） 連接尺寸（標準值）
H Dt373H Dt673H Dt973H PN1.6MPa PN2.5MPa
mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
Dt(3.6.9)73H-(16、25)C.P.R.V系列對夾式彈性金屬硬密封蝶閥 50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18
65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18
80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18
100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22
125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26
150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26
200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26
250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30
300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30
350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33
400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36
450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36
500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36
600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39
700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42
800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48
900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48
1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56
1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56



用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。
注：Dt-代表彈性密封結構。

主要外形和連接尺寸

產品名稱 公稱通徑 結構長度
（標準值）L 		 外形尺寸（參考值） 連接尺寸（標準值）
H Dt373H Dt673H Dt973H PN4.0MPa
mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d
Dt(3.6.9)73H-40C.P.R.V
系列對夾式
彈性金屬硬密封蝶閥		 50 2 43 112 350 180 200 625 250 170 530 250 255 125 4-18
65 21/2 46 115 370 270 280 625 250 170 530 250 255 145 8-18
80 3 49 120 380 270 280 645 250 170 565 250 255 160 8-18
100 4 56 138 420 270 280 675 250 170 600 250 255 190 8-22
125 5 64 164 460 380 420 715 450 220 640 250 255 220 8-26
150 6 70 175 555 380 420 800 450 220 705 300 315 250 8-26
200 8 71 208 605 450 470 850 450 220 775 300 315 320 12-30
250 10 76 243 680 450 470 925 450 280 945 300 315 385 12-33
300 12 83 283 825 450 470 1035 650 280 1070 300 315 450 16-33
350 14 92 310 900 480 490 1070 650 280 1140 300 315 510 16-36
400 16 102 340 980 480 490 1190 650 280 1210 300 315 585 16-39
450 18 114 380 1030 640 660       1335 575 714 610 20-39
500 20 127 410 1105 640 660       1415 575 714 670 20-42

注：法蘭標準：GB/T9113.1-2000   GB/T9113.2-2000 GB/T9115.1-2000 GB/T9115.2-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DT373蝸輪對夾式彈性硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
