D971X電動對夾式軟密封蝶閥

概述

D971X電動對夾式軟密封蝶閥是采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動軟密封蝶閥具有功能強,體積小,輕便宜人,性能可靠,配套簡單元,流通能力大,對常溫、干凈介質,可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品,環保,輕工,石油,化工,教學設備,造紙,電力等到行業的工業過程自動控制系統中。

設計標準

設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000;JB/T9092-1999

技術參數

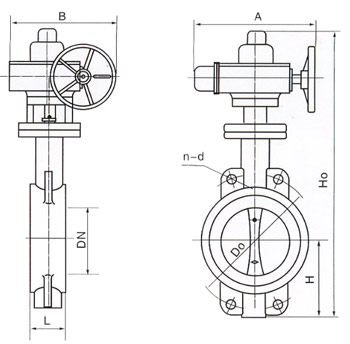

公稱通徑DN(mm) 50~1200 D971X電動對夾式軟密封蝶閥結構圖
公稱壓力 PN1.0、1.6MPa
法蘭標準 JB/T79、GB/T9113、HG20594-97
連接形式 法蘭式、對夾式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0~90°
泄露量 按GB/T4213-92,為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

執行器技術參數

執行器類別 引進型JO系列執行器參數 引進型3610R系列執行器參數 引進型HQ系列執行器參數
電源電壓 標準:220V AC單相  可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M~2000N·M 50N·M~1500N·M 50N·M~3000N·M
動作范圍 0~90° 0~360° 0~90° 0~90°、0°~270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 10秒/15秒/30秒 18S~112S
保護裝置 過熱保護 過載保護 內置過熱保護、過載保護
環境溫度 -30°~60° -30°~60° -20℃~+70℃
手動操作 同附帶手柄操作 同附帶手柄操作 機械離合機構,配手輪操作
機械限位 電氣、機械二重限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP55 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 比例控制單元 電位計、比例控制單元
驅動電機 8W/E AC可逆電機 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2-PF 1/2〞進線線鎖 2個 PF 3/4”
殼體材料 鋁合金 鋼,鋁合金 鋼,鋁合金,鋁青銅,聚碳酸脂
外涂層 干粉,環氧聚酯,具有超強防腐功能

(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用獨創的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。

D971X/J(6,10,16)Q.C.P.R系列連接尺寸

公稱通徑 結構長度
(標準值)
外形尺寸(參考值) 連接尺寸(標準值)
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 21/2 46 70 453 125 125 130 4-14 146 4-18 145 4-18
80 3 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 4 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 5 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 6 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 8 60 164 843 325 245 280 8-18 295 8-22 295 12-22
250 10 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 12 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 14 78 248 1046 363 313 445 12-22 460 16-22 470 16-26
400 16 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 18 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 20 127 343 1226 546 431 600 20-22 620 20-26 650 20-33
600 24 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 28 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 32 190 525 1659 546 556 920 24-30 950 24-33 950 24-39
900 36 203 585 1748 617 706 1020 24-30 1050 28-33 1050 28-39
1000 40 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 48 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48
1400 56 279 910 2310 790 1338 1560 36-36 1590 36-42 1590 36-48
1600 64 318 1030 2845 868 1476 1760 40-36 1820 40-48 1820 40-56
1800 72 356 1140 3060 868 1476 1970 44-39 2020 44-48 2020 44-56
2000 80 406 1250 3350 965 1600 2180 48-42 2230 48-48 2230 48-62

注:若用戶需用閥板襯橡膠等特殊要求,訂貨時請注明。

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D971X電動對夾式軟密封蝶閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
