手動法蘭式伸縮蝶閥

用途及特點

手動法蘭式伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點為：
設計新穎，合理，結構獨特，重量輕，操作方便，啟閉迅速；
伸縮蝶閥除了能作調節和截流作用，補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修提供方便；
密封部位可調節更換，密封性能可靠等特點。

采用標準

設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗：GB/T 13927-1992; JB/T 9092-1999



主要技術參數

公稱通徑 DN 50～2000
公稱壓力 PN 0.6 1.0 1.6
試驗壓力 強度實驗 0.9 1.5 2.4
密封實驗 0.66 1.1 1.76
氣密封實驗 0.6 0.6 0.6
使用溫度 ≤80℃
適應介質 空氣、水、蒸汽、煤氣、油品等
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 橡膠、聚四氟、聚內脂、不銹鋼
閥桿 2Cr13、不銹鋼、鉻鉬鋼
伸縮管 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料 柔性石墨

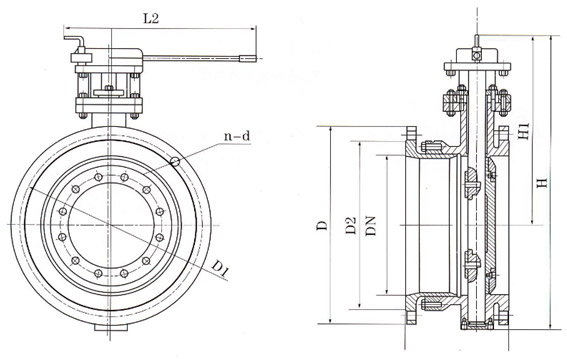

SDt/d(H.F.X)-(6、10、16)系列手動法蘭式伸縮蝶閥結構示意圖

手動法蘭式伸縮蝶閥結構示意圖

SDt/d43(H.F.X)-(6、10、16)系列手動法蘭式伸縮蝶閥 連接尺寸

公稱通徑 外形尺寸（參考值） 法蘭尺寸和螺栓尺寸（標準值）
H H1 設計最大長度L 設計最小長度L 設計長度L L2 0.6MPa 1.0MPa 1.6MPa
毫米 英寸 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 325 240 163 138 151 265 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 21/2 340 250 188 152 170 265 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 3 355 255 192 162 177 320 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 4 400 275 215 175 205 320 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 5 435 300 230 185 215 340 240 200 176 8-18 250 210 184 8-18 250 210 184 8-18
150 6 455 310 240 196 225 390 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的手動法蘭式伸縮蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
