D941電動法蘭式通風蝶閥

用途及特點

D941電動法蘭式通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：

  1. 設計新穎，合理，結構獨特，重量輕，啟閉迅速。
  2. 操力鉅小，操作方便，省力靈巧。
  3. 采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

采用標準

設計標準：GB/T 12238-1989 JB/T8692-1998
法蘭連接尺寸： GB/T9115.1-2000
結構長度：GB/T 12221-1989
壓力試驗：GB/T 13927-92; JB/T 9092-1999

主要技術參數

公稱通徑 DN 50～2000
公稱壓力 PN 0.05 0.25 0.6
試驗壓力 強度實驗 0.075 0.375 0.9
密封實驗 ≤1.5﹪泄漏量
適用介質 ，煤氣、含塵氣體、煙道氣等
驅動形式 氣傳動、電傳動

主要零件的材質

零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨

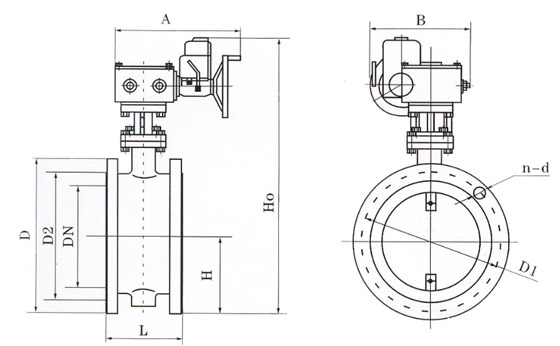

D941電動法蘭式通風蝶閥結構示意圖

D941W-(0.5.2.5.6)C.P.R.V系列通風蝶閥連接尺寸

公稱通徑 結構長度 外形尺寸（參考值 連接尺寸（標準值） 參考重量
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 n-d D D1 n-d
50 2 108 70 418 250 225 140 110 4-14 140 110 4-14 42
65 21/2 112 80 438 250 225 160 130 4-14 160 130 4-14 53
80 3 114 95 466 250 225 190 150 4-18 190 150 4-18 62
100 4 127 105 486 250 225 210 170 4-18 210 170 4-18 81
125 5 140 120 516 325 245 240 200 8-18 240 200 8-18 90
150 6 140 132 541 325 245 265 225 8-18 265 225 8-18 100
200 8 152 160 779 325 245 320 280 8-18 320 280 8-18 110
250 10 165 187 836 363 313 375 335 12-18 375 335 12-18 145
300 12 178 220 901 363 313 440 395 12-22 440 395 12-22 160
350 14 190 245 954 363 313 490 445 12-22 490 445 12-22 215
400 16 216 270 1003 363 313 540 495 16-22 540 495 16-22 230
450 18 222 297 1058 465 439 595 550 16-22 595 550 16-22 250
500 20 229 322 1111 546 556 645 600 20-22 645 600 20-22 260
600 24 267 377 1233 546 556 755 705 20-26 755 705 20-26 370
700 28 292 430 1338 546 556 860 810 24-26 860 810 24-26 400
800 32 318 487 1452 546 556 975 920 24-30 975 920 24-30 560
900 36 330 537 1588 632 706 1075 1020 24-30 1075 1020 24-30 580
1000 40 410 587 1689 632 706 1175 1120 28-30 1175 1120 28-30 660
1200 48 470 702 1938 632 706 1375 1320 32-30 1405 1340 32-33 950
1400 56 530 782 2670 790 1338 1575 1520 36-30 1630 1560 36-36 1280
1600 64 600 895 2810 868 1476 1790 1730 40-30 1830 1760 40-36 1510
1800 72 670 995 3020 868 1476 1990 1930 44-30 2045 1970 44-39 2500
2000 80 760 1095 3220 965 1600 2190 2130 48-30 2265 2180 48-42 2900

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D941電動法蘭式通風蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
