D71手柄對夾式軟密封蝶閥

概述

D71手柄對夾式軟密封蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。
對夾軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。

特點

  • 小型輕便,容易拆裝及維修,并可有任意位置安裝。
  • 結構簡單,緊湊,90°回轉啟閉迅速。
  • 操作扭矩小,省力輕巧。
  • 流量特性趨于直線,調節性能好。
  • 啟閉試驗次數多達數萬次,壽命長。
  • 達到完全密封,氣體試驗泄漏為零。
  • 選擇不同零部件材質,可適用多種介質。

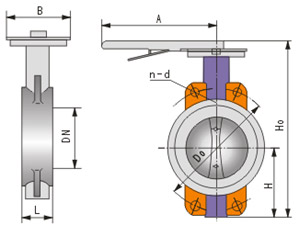

結構示意圖

D71手柄對夾式軟密封蝶閥結構圖

D71X/J-(6,10,16)Z.Q.C.P.R系列尺寸

公稱通徑 結構長度
(標準值)
外形尺寸(參考值) 連接尺寸(標準值)
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18
65 21/ 46 70 250 270 65 130 4-14 145 4-18 145 4-18
80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18
100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18
125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18
150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22

注:若用戶需用閥板襯橡膠等特殊要求,訂貨時請注明。

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D71手柄對夾式軟密封蝶閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
