D641X氣動法蘭式軟密封蝶閥

D641X氣動法蘭式軟密封蝶閥

概述

D641X氣動法蘭式軟密封蝶閥由軟密封中線對夾式蝶閥與活塞式氣動執行器構成,活塞式氣缸具有力矩大開啟速度快的特點,另外再配上電磁閥可以實現對閥門的完美控制。另外雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

特點

  1. 本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。
  2. 密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。
  3. 橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
  4. 蝶板采用框架結構,強度高,過流面積大,流阻小。
  5. 整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
  6. 本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
  7. 本閥結構獨特,操作靈活,省力,方便。

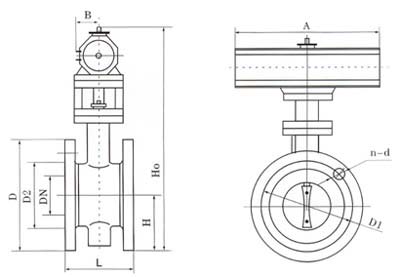

D641X/J-(6.10.16)Q.C.P.R系列連接尺寸

公稱通徑 結構長度(標準值) 外形尺寸(參考值) 連接尺寸(標準值) 參考重量
0.6MPa 1.0 MPa 1.6 MPa
毫米 英寸 L H Ho A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 338 180 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 14
65 21/ 112 92.5 358 180 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 16
80 3 114 100 413 245 72 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 17
100 4 127 110 428 240 72 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 21
125 5 140 125 444 240 72 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 27
150 6 140 142.5 553 350 93 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 29
200 8 152 170 678 350 93 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 50
250 10 165 197.5 742 550 350 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69
300 12 178 222.5 803 600 350 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91
350 14 190 252.5 866 600 350 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110
400 16 216 282.5 940 600 350 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 138
450 18 222 307.5 995 750 380 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 175
500 20 229 335 1058 750 380 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 210
600 24 267 390 1163 750 380 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 275
700 28 430 447.5 1283 750 380 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 530
800 32 470 507.5 1398 750 380 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 590
900 36 510 557.5 1498 1250 380 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1400
1000 40 550 615 1608 1500 580 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1650
1200 48 630 727.5 1876 1500 580 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2140

主要參數

公稱通經DN(mm) 50~2000 50~1600
公稱藥理PN(MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 蝸輪傳動、電動、氣動、液動

主要零部件材料

零件名稱 材料
閥體 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
閥軸 2Cr13
密封圈 丁腈耐油橡膠
填料 柔性石墨

執行標準

制造標準 GB/T 122387-89
法蘭標準 GB9113-2000、GB17241.6-1998
結構長度標準 GB12221-89
檢驗標準 GB/T 13927-92

注:若用戶需用閥板襯橡膠等特殊要求,訂貨時請注明

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D641X氣動法蘭式軟密封蝶閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
