氣動法蘭式伸縮蝶閥

用途及特點

蝸輪法蘭式伸縮蝶閥適用于溫度≤80℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。其主要特點為:
設計新穎,合理,結構獨特,重量輕,操作方便,啟閉迅速;
伸縮蝶閥除了能作調節和截流作用,補償管道溫差所產生的熱脹冷縮功能外,還能為安裝更換、維修提供方便;
密封部位可調節更換,密封性能可靠等特點。

采用標準

設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗:GB/T 13927-1992; JB/T 9092-1999

主要技術參數

公稱通徑 DN 50~2000
公稱壓力 PN 0.6 1.0 1.6
試驗壓力 強度實驗 0.9 1.5 2.4
密封實驗 0.66 1.1 1.76
氣密封實驗 0.6 0.6 0.6
使用溫度 ≤80℃
適應介質 空氣、水、蒸汽、煤氣、油品等
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 橡膠、聚四氟、聚內脂、不銹鋼
閥桿 2Cr13、不銹鋼、鉻鉬鋼
伸縮管 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料 柔性石墨

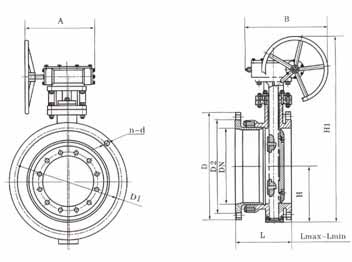

SDt/d343(H.F.X)-(6、10、16)系列蝸輪傳動法蘭式伸縮蝶閥結構示意圖

蝸輪法蘭式伸縮蝶閥結構圖

SDt/d343(H.F.X)-(6、10、16)系列連接尺寸

公稱通徑 外形尺寸(參考值) 法蘭尺寸和螺栓尺寸(標準值)
H H1 設計最大長度L 設計最小長度L 設計長度L A B 0.6MPa 1.0MPa 1.6MPa
毫米 英寸 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 80 309 164 138 151 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 21/2 95 337 190 154 172 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 3 98 347 195 163 177 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 4 114 373 227 184 206 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 5 128 405 254 195 215 180 200 240 200 176 8-18 250 210 184 8-18 250 210 184 8-18
150 6 139 440 240 201 225 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 8 174 612 265 215 245 400 425 320 280 254 8-18 340 295 266 8-22 340 294 266 12-22
250 10 215 693 295 235 265 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 12 245 747 308 254 282 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 14 270 802 325 271 300 450 560 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 16 305 991 345 283 314 535 580 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 18 325 1037 370 314 340 535 580 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 20 360 1127 377 316 346 535 580 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 24 445 1377 446 388 417 570 660 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 28 505 1496 445 395 425 750 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 32 560 1584 479 425 455 750 550 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 36 630 1676 515 455 485 750 550 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 680 1760 525 465 495 900 750 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 795 2018 574 512 542 1000 925 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 56 900 2363 599 547 572 1000 925 1630 1560 1510 36-36 1675 1530 1530 36-42 1685 1590 1530 36-48
1600 64 1100 2723 640 589 615 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 72 1124 2844 725 670 695 1100 980 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 80 1292 3127 764 680 722 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動法蘭式伸縮蝶閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
