GIQ氣動高真空蝶閥

概述

GIQ氣動高真空蝶閥,是氣動單元組合儀表中的執行單元,它來自調節儀表的信號,改變介質的切斷與流通,該產品操作力大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。

特點

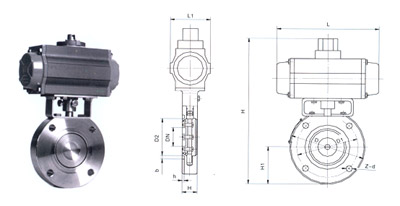

GIQ氣動高真空蝶閥,是氣動單元組合儀表中的執行單元,它來自調節儀表的信號,改變介質的切斷與流通,該產品操作力大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良。 GIQ氣動高真空蝶閥結構圖

工作原理

GIQ氣動高真空蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成,中間由支架相連而成。以GIQ型為例:執行機構是由雙氣路氣缸為主體,接受二位四通電磁閥控制輸出的(0.4~0.6MPa)氣源信號壓力為動力,通過控制元件改變氣流方向,執行氣缸驅動蝶閥作啟閉運動。GIQ氣動高真空蝶閥根據不同的材質,及不同的執行機構分類,適用于-25~200℃的介質,閥體由碳素鋼(鍍鎳)、不銹鋼及合金鋼等。

要性能規范

公稱通徑 45 50 65 80 100 125 150 200 250 300 350 400 450 500 600 800
連接法蘭 JB/T919 GB/6070
漏氣速率 133.3×10-6 133.3×10-5
通導能力 48 97 178 260 546 938 1328 2611 3962 6159 8535 10912 13558 16202 22418 41357
氣缸直徑 50 63 80 100 125
適應范圍 133.3×10-6~101×103
介質溫度 -25~80
電磁換向閥電源電壓及頻率 220/50
電磁換向閥功率 10
氣源壓力 0.4~0.6
啟閉時間 <3
開閥時,閥板兩側壓力差 ≤101

采用標準

設計制造 連接法蘭 檢驗與試驗
JB/T4079 91 JB/T919 GB/T6070 JB/T1079 JB/T6446

主要零件材料

零件名稱 閥體和蝶板 構件 密封墊(閥體、蝶板)
材料 碳素鋼(鍍鎳) 2Cr13 丁腈橡膠
不銹鋼 不銹鋼 丁腈橡膠/氟橡膠

主要尺寸及重量

型號 公稱通徑 主要尺寸 重量
D D1 h H H1 B Z-Фd
GlQ-40 40 70 85 20 109.5 51 91 4-Ф7 2
GlQ-50 50 90 110 135 64 4-Ф9 3
GlQ-80 80 125 145 30 284.5 92 136 4-Ф 5.5
GlQ-100 100 145 170 309 104 4-Ф12 6
GlQ-150 150 195 220 35 366 136 164.6 8-Ф12 10
GlQ-200 200 250 275 40 422.5 165 199 8-Ф12 16
GlQ-250 250 300 330 45 482 197 8-Ф14 21
GlQ-300 300 350 380 55 543 233 224.6 8-Ф14 30
GlQ-400 400 465 500 60 686 293 253 8-Ф18 65
GlQ-500 500 565 600 80 742 355 300 12-Ф18 95
GlQ-600 600 670 710 100 912 428.5 330 12-Ф21 148
GlQ-800 800 880 920 130 117 565 445 20-Ф21 220

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GIQ氣動高真空蝶閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
