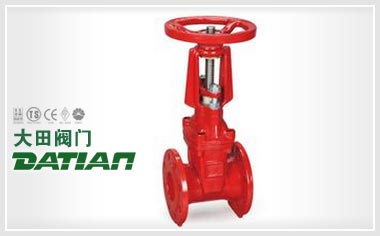

RRHX彈性座封閘閥

概述

RRHX彈性座封閘閥除具有彈性座封閘閥的優點之外,并可以較直觀顯示閥門開啟程度,以便在較遠外判別閥門的開度,及時采取相應措施,啟閉迅速可靠,故常應用于防系統。

主要技術參數

  • 公稱壓力:1.0~2.5MPa
  • 公稱通徑:50~400mm
  • 工作溫度:0~120℃
  • 適用介質:水、油、氣等
  • 法蘭標準:GB/T17241.6GB9113
  • 試驗標準:GB13927API598

結構示意圖

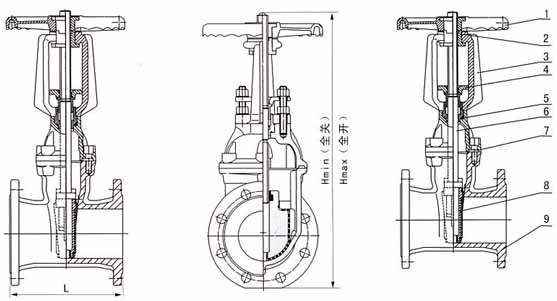

RRHX彈性座封閘閥結構示意圖

主要零部件材料

NO. 零件名稱 材質
1 手輪 可鍛鑄鐵
2 閥桿螺母 銅合金
3 支架 灰鑄鐵、球墨鑄鐵、鑄鋼
4 壓蓋 球墨鑄鐵、鑄鋼
5 密封圈 丁腈橡膠、三元乙丙
6 閥桿 不銹鋼
7 中口墊 丁腈橡膠、三元乙丙
8 閘板 球墨鑄鐵+三元乙丙或丁睛橡膠
9 閥本 灰鑄鐵、球墨鑄鐵、鑄鋼

主要連接外型尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
Hmin(全關) 322 332 350 420 581 581 736 882 1009 1300 1380
Hmax(全開) 374 398 429 524 721 736 942 1013 1117 1655 1805



XXZ41消防專用信號彈性座封閘閥相關產品

標簽:彈性座封閘閥

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的RRHX彈性座封閘閥 性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
