H142X液壓水位控制閥

概述

H142X液壓水位控制閥,是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時,浮球閥打開,活塞上腔室壓力降低,活塞上下形成壓差,在此壓差作用下閥瓣打開進行供水作業:當水位上升到預設高度時,浮球閥關閉,活塞上腔室壓力不斷增大致l吏閥瓣關閉停止供水。如此往復自動控制液面在設定高度,實現自動供水功能。

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

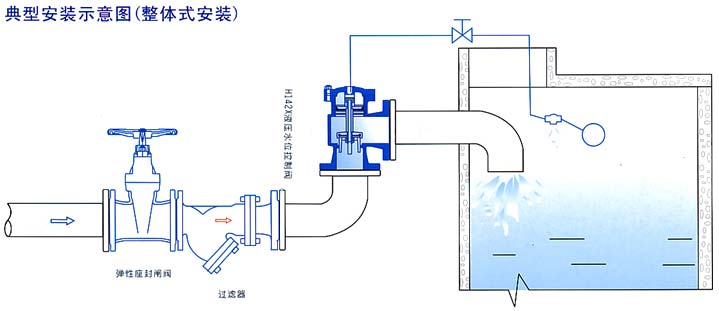

結構示意圖

H142X液壓水位控制閥結構示意圖

結構示意圖

H142X液壓水位控制閥結構示意圖

主要外形連接尺寸

DN 40 50 65 80 100 125 150 200 250 300 350
L 107 115 125 135 146 165 180 215 255 285 325
H 235 243 258 280 307 358 400 490 576 663 750

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H142X液壓水位控制閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
