JM742X型隔膜式池底卸泥閥

概述

JM742X型隔膜式池底卸泥閥安裝在各類沉淀水池的底部,通過換向閥的控制排除池底的泥沙及污物。

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

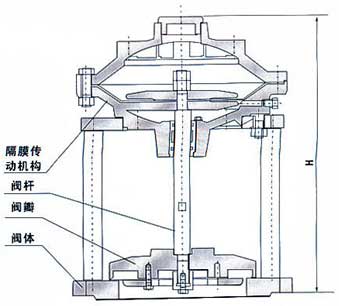

結構示意圖

JM742X型隔膜式池底卸泥閥結構示意圖

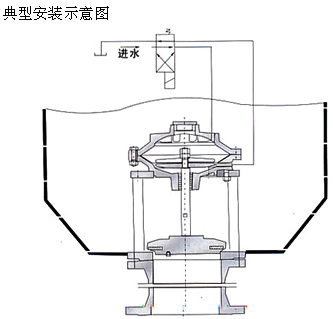

安裝示意圖

JM742X型隔膜式池底卸泥閥安裝示意圖



技術參數

  • 公稱壓力l.OMPa
  • 啟閉動作壓力:0.l5~0.6MPa
  • 隔膜傳動介質:清水、空氣
  • 適用介質原水、清水污水
  • 工作溫度:0~80℃

主要外形連接尺寸

(法蘭連接尺寸按J B/T 7 9—9 4)

DN 100 150 200 250 300 350 400
H 260 375 430 525 585 600 680

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的JM742X型隔膜式池底卸泥閥 性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
