單(雙)沖洗旋塞閥

概述

單(雙)沖洗旋塞閥，關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形;而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

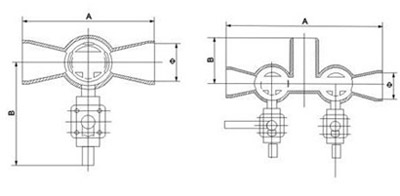

主要外形尺寸及連接尺寸

旋塞閥選用指南

根據旋塞閥的結構特點和設計上所能達到的功能，建議按下列原則選用：

1. 用于分配介質和改變介質流動方向，其工作溫度≤ 300°C，公稱壓力≤ 1.6 MPa、公稱通徑≤ 300 mm，建議選用三通旋塞閥。
2. 牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。
3. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL300、公稱通徑≤ 300 mm、工作溫度 ≤ 340°C，建議選用油封式圓錐形旋塞閥。
4. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL2500、公稱通徑≤ 900 mm、工作溫度 ≤ 340°C，建議選用壓力平衡式倒圓錐形旋塞閥。
5. 在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質，可選用1Cr18Ni9不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥。
6. 在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤ 1.0 MPa、公稱通徑≤ 200 mm，宜選用填料式圓錐形旋塞閥。
