L型三通卡套旋塞閥

概述

L型三通卡套旋塞閥用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動,以實現啟閉動作。通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開,實現開啟或關閉的一種閥門。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中,同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

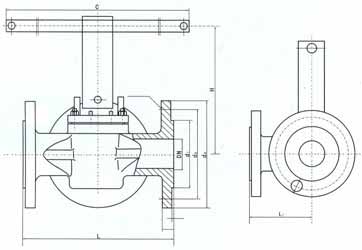

L型三通卡套旋塞閥結構圖

主要性能規范

公稱壓力 試驗壓力 工作壓力 工作溫度(℃)
殼體 密封
1.6 2.4 1.76 1.6 -20℃~350℃
2.5 3.8 2.8 2.5
4.0 6.0 4.4 4.0
6.4 9.6 4 6.4
10.0 15.0 11.0 10.0
14.0 21.0 15.4 14.0

主要外形尺寸及連接尺寸

注:口徑4″及4″以上帶蝸輪

DN L d1 d2 d3 b f L11 H c N-ФZ
150Lb
1/2 108 35 60.5 89 11 2 68 150 300 4-15
3/4 117 43 70 98 11 2 73 155 300 4-15
1 127 51 79.5 108 12 2 80 160 300 4-15
11/4 140 64 89 117 13 2 85 180 350 4-15
11/2 165 73 98.5 127 15 2 95 190 400 4-15
2 178 92 120.5 152 16 2 110 200 500 4-19
21/2 190 105 139.5 178 18 2 125 220 500 4-19
3 203 127 152.5 190 19 2 130 230 500 4-19
4 229 157 190.5 229 24 2 155 380 / 8-19
5 254 186 216 254 24 2 175 460 / 8-22
6 267 216 241.5 279 26 2 185 520 / 8-22
8 292 270 298.5 343 29 2 225 580 / 8-22
10 330 324 362 406 31 2 260 620 / 12-25
12 356 381 432 483 32 2 300 680 / 12-25

(300Lb-600Lb) 主要外形尺寸及連接尺寸

注:口徑4″及4″以上帶蝸輪

DN L d1 d2 d3 b f L1 H c N-ФZ
300Lb
1/2 140 35 66.5 95 15 2 75 150 300 4-15
3/4 152 43 82.5 117 16 2 91 155 300 4-19
1 165 51 89 124 18 2 95 160 300 4-19
11/4 178 64 98.5 133 19 2 100 180 350 4-19
11/2 190 73 114.5 156 21 2 120 190 400 4-22
2 216 92 127 165 23 2 125 200 500 8-19
21/2 241 105 149 190 26 2 140 220 500 8-22
3 283 127 168.5 210 29 2 155 230 500 8-22
4 305 157 200 254 32 2 185 380 / 8-22
5 381 186 235 279 35 2 200 460 / 8-22
6 403 216 270 318 37 2 220 520 / 12-22
8 419 270 330 381 42 2 257 580 / 12-25
10 457 324 387.5 445 48 2 300 620 / 16-25
12 502 381 451 521 51 2 340 680 / 16-25
600Lb
1/2 165 35 66.5 95 22 7 82 150 300 4-15
3/4 190 43 82.5 118 23 7 98 155 300 4-19
1 216 51 89 124 25 7 102 160 300 4-19
11/4 229 64 98.5 133 28 7 108 180 350 4-19
11/2 241 73 114.5 156 30 7 128 190 400 4-22
2 292 92 127 165 33 7 135 200 500 8-19
21/2 330 105 149 190 36 7 155 220 500 8-22
3 356 127 168 210 39 7 165 230 500 8-22
4 432 157 216 273 45 7 208 380 / 8-25
5 508 186 266.5 330 52 7 245 460 / 8-29
6 559 216 292 356 55 7 265 520 / 12-29
8 660 270 349 419 63 7 300 580 / 12-32
10 787 324 432 508 71 7 355 620 / 16-35
12 838 381 489 559 74 7 390 680 / 20-35

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的L型三通卡套旋塞閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
