二通法蘭式旋塞閥

概述

二通法蘭式旋塞閥，手動、法蘭連接、填料密封直通式結構，旋塞密封面材料為灰鑄鐵（X43W-10）、鑄銅（X43T-10），公稱壓力 PN10、閥體材料為灰鑄鐵的旋塞閥。適用于工作壓力小于 1.0MPa，溫度低于 100℃ 的水、蒸汽、油品等介質的管路上作啟閉用。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

主要零件材料

零件名稱 閥 體 塞 子 填料壓蓋 填 料
X43W-1.0C 鑄 銅 鑄 鋼 可鍛鑄鐵 油浸石棉盤根
柔性石墨
X43W-1.0P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼
X43W-1.0R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼

主要性能規范

型號 公稱壓力
PN（MPa）		 試驗壓力PS（MPa） 適用介質 工作溫度（℃）
殼體 密封
X43W-1.0C 1.0 1.5 1.1 煤氣、油品 ≤200
X43W-1.0P 1.0 1.5 1.1 硝酸類 ≤250
X43W-1.0R 1.0 1.5 1.1 醋酸類 -20~150

主要尺寸

型號 公稱通徑DN（mm） 尺寸
L D D1 D2 f b Z-￠d □S h H
X43W-1.0C X43T-1.0P
X43W-1.0R X43W-1.0Ni		 15 80 95 65 45 2 14 4-￠14 14 26 99
20 90 105 75 55 2 16 4-￠14 14 34 124
25 110 115 85 65 2 16 4-￠14 17 38 133
32 115 135 100 78 2 18 4-￠18 19 45 152
40 150 145 110 85 3 18 4-￠18 22 55 212
50 170 160 125 100 3 20 4-￠18 27 74 260
65 220 180 145 120 3 20 4-￠18 32 82 295
80 250 195 160 135 3 22 4-￠18 36 95 327
100 300 215 180 155 3 26 8-￠18 46 135 425
125 350 245 210 185 3 24 8-￠18 50 154 482
150 400 280 240 210 3 24 8-￠23 55 172 512
200 480 335 295 265 3 24 8-￠23 75 195 605
250 530 390 350 320 3 28 12-￠23 85 230 660
300 610 440 400 368 3 30 12-￠23 100 263 760

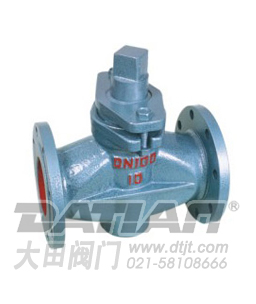

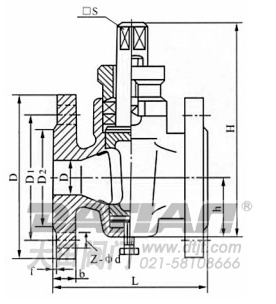

二通法蘭式旋塞閥 二通法蘭式旋塞閥結構圖
二通法蘭式旋塞閥 二通法蘭式旋塞閥結構圖

旋塞閥選用指南

根據旋塞閥的結構特點和設計上所能達到的功能，建議按下列原則選用：

  1. 用于分配介質和改變介質流動方向，其工作溫度≤ 300°C，公稱壓力≤ 1.6 MPa、公稱通徑≤ 300 mm，建議選用三通旋塞閥。
  2. 牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。
  3. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL300、公稱通徑≤ 300 mm、工作溫度 ≤ 340°C，建議選用油封式圓錐形旋塞閥。
  4. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL2500、公稱通徑≤ 900 mm、工作溫度 ≤ 340°C，建議選用壓力平衡式倒圓錐形旋塞閥。
  5. 在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質，可選用1Cr18Ni9不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥。
  6. 在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤ 1.0 MPa、公稱通徑≤ 200 mm，宜選用填料式圓錐形旋塞閥。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的二通法蘭式旋塞閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
