美標法蘭卡套旋塞閥

概述

美標法蘭卡套旋塞閥適用于公稱壓力CLASS150-CLASS1500，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。二通旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

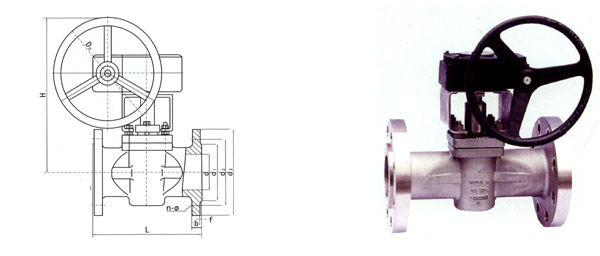

結構示意圖

美標法蘭卡套旋塞閥結構示意圖



主要外形尺寸及連接尺寸 注：口徑4″以上帶渦輪

公稱壓力（MPa） 公稱通徑 尺寸
d d1 d2 d3 L b-f N-Ф H Lo Do
150Lb 1/2 13 35 60.5 89 108 9-2 4-Ф15 110 175 -
3/4 19 43 70 98 117 9-2 4-Ф15 115 175 -
1 25 51 79.5 108 127 10-2 4-Ф15 115 175 -
11/4 32 64 89 117 140 11-2 4-Ф15 135 220
11/2 38 73 98.5 127 165 13-2 4-Ф15 140 280 -
2 51 92 120.5 152 178 14-2 4-Ф19 150 305 -
21/2 64 105 139.5 178 190 16-2 4-Ф19 165 350 -
3 76 127 152.5 190 203 17-2 4-Ф19 180 405 -
4 102 157 190.5 229 229 22-2 8-Ф19 380 - 300
5 127 186 216 254 254 22-2 8-Ф22 460 - 300
6 152 216 241.5 279 267 24-2 8-Ф22 520 - 320
8 203 270 298.5 343 292 27-2 8-Ф22 580 - 320
10 254 324 362 406 330 29-2 12-Ф25 620 - 350
12 305 381 432 483 356 30-2 12-Ф25 680 - 380
300Lb 1/2 13 35 66.5 95 140 13-2 4-Ф15 110 175 -
3/4 19 43 82.5 117 152 14-2 4-Ф19 115 175 -
1 25 51 89 124 165 16-2 4-Ф19 115 175 -
11/4 32 64 98.5 133 178 17-2 4-Ф19 135 220 -
11/2 38 73 114.5 156 190 19-2 4-Ф22 140 280 -
2 51 92 127 165 216 21-2 8-Ф19 150 305 -
21/2 64 105 149 190 241 24-2 8-Ф22 165 350 -
3 76 127 168.5 210 283 27-2 8-Ф22 180 405 -
4 102 157 200 154 305 30-2 8-Ф22 380 - 300
  127 186 235 179 381 33-2 8-Ф22 460   300
6 152 216 270 318 403 35-2 12-Ф22 520 - 320
8 203 270 330 381 419 40-2 12-Ф25 580 - 320
  254 324 387.5 445 457 46-2 16-Ф29 620   350
12 305 381 451 521 503 49-2 16-Ф32 680 - 380

(600Lb-900Lb)

美標法蘭卡套旋塞閥



主要外形尺寸及連接尺寸    注：口徑4″以上帶蝸輪

公稱 壓力（MPa） 公稱通徑 （in） 尺寸
d d1 d2 d3 L b-f N-Ф H Lo Do
600Lb 1/2 13 35 66.5 95 165 15-7 4-Ф15 110 175 -
3/4 19 43 82.5 118 190 16-7 4-Ф19 115 175 -
1 25 51 89 124 216 18-7 4-Ф19 115 175 -
11/4 32 64 98.5 133 229 21-7 4-Ф19 135 220
11/2 38 73 114.5 156 241 23-7 4-Ф22 140 280 -
2 51 92 127 165 292 26-7 8-Ф19 150 305 -
21/2 64 100 149 190 330 29-7 8-Ф22 165 380 -
3 76 127 168 210 356 32-7 8-Ф22 180 450 -
4 102 157 216 273 432 38-7 8-Ф25 380 - 300
5 127 186 266.5 330 508 45-7 8-Ф29 460 - 300
6 152 216 292 356 559 48-7 12-Ф29 520 - 320
8 200 270 349 419 660 56-7 12-Ф32 580 - 320
10 248 324 432 508 787 64-7 16-Ф35 620 - 350
12 298 381 489 559 838 67-7 20-Ф35 680 - 380
900Lb 1/2 1317 35 82.5 121 229 22.5-7 4-Ф35 110 175 -
3/4 22 43 88.5 130 229 22.5-7 4-Ф23 115 175 -
1 28 51 101.6 149 254 29-7 4-Ф23 115 175 -
11/4 35 64 111.1 159 279 29-7 4-Ф26 135 220 -
11/2 47 73 123.8 178 305 32-7 4-Ф26 140 280 -
2 57 92 165.1 216 368 38.5-7 8-Ф29 150 305 -
21/2 73 105 190.5 244 419 41.5-7 8-Ф26 165 380 -
3 98 127 190.5 241 381 38.5-7 8-Ф29 180 450 -
4 121 157 234.9 292 457 44.5-7 8-Ф26 380 - 300
  146 186 279.4 349 559 51-7 8-Ф32 460   300
6 190 216 317.5 381 610 56-7 12-Ф35 520 - 320
8 238 270 393.7 470 737 70-7 12-Ф32 580 - 320
  282 324 469.9 545 938 63.5-7 16-Ф39 620   350
12   381 533.4 610 965 79.5-7 20-Ф39 680 - 380

旋塞閥選用指南

根據旋塞閥的結構特點和設計上所能達到的功能，建議按下列原則選用：

  1. 用于分配介質和改變介質流動方向，其工作溫度≤ 300°C，公稱壓力≤ 1.6 MPa、公稱通徑≤ 300 mm，建議選用三通旋塞閥。
  2. 牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。
  3. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL300、公稱通徑≤ 300 mm、工作溫度 ≤ 340°C，建議選用油封式圓錐形旋塞閥。
  4. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL2500、公稱通徑≤ 900 mm、工作溫度 ≤ 340°C，建議選用壓力平衡式倒圓錐形旋塞閥。
  5. 在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質，可選用1Cr18Ni9不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥。
  6. 在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤ 1.0 MPa、公稱通徑≤ 200 mm，宜選用填料式圓錐形旋塞閥。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標法蘭卡套旋塞閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
