美標夾套保溫卡套旋塞閥

概述

美標夾套保溫卡套旋塞閥是采用帶通孔的塞體作為啟閉件,塞體隨閥桿轉動,來實現啟閉動作的閥門。塞體多為圓錐體,也有圓柱體的.結構簡單、啟閉迅速、流阻小、維修方便,密封性能好等特點。驅動方式: 手柄，蝸輪蝸桿傳動，氣動，電動。產品廣泛應用于化工、石油、輕紡、水電、食品制藥、醫藥、造紙等工業管道的系統控制。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

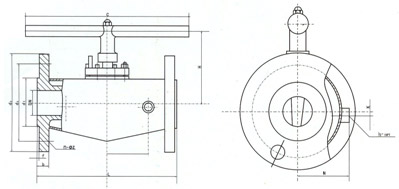

美標夾套保溫卡套旋塞閥結構示意圖

主要外形尺寸及連接尺寸

（加大法蘭）口徑4″及4″以上帶蝸輪

DN L d1 d2 d3 b f c H K M N N-ФZ
150Lb
1/2 108 51 79.5 108 11 2 300 150 0 25 35 4-15
3/4 117 73 98.5 127 11 2 300 155 0 25 40 4-15
1 127 92 120.5 152 12 2 300 160 0 25 45 4-19
11/4 140 92 120.5 152 13 2 350 160 0 25 50 4-19
11/2 165 127 152.5 190 15 2 400 190 0 40 70 4-19
2 178 127 152.5 190 16 2 500 200 0 40 70 4-19
21/2 190 127 152.5 190 18 2 500 220 0 40 80 4-19
3 203 157 190.5 279 19 2 500 230 0 40 100 8-19
4 229 216 241.5 279 22 2 / 380 0 50 100 8-22
5 254 216 241.5 279 24 2 / 460 0 50 120 8-22
6 267 270 298.5 343 26 2 / 520 0 50 150 8-22
8 292 324 362 406 29 2 / 580 0 80 170 12-25
10 330 381 432 483 31 2 / 620 0 80 190 12-25
12 356 413 476 533 32 2 / 680 0 80 200 12-29
300Lb
1/2 140 51 89 124 15 2 300 150 0 25 35 4-19
3/4 152 73 114.5 156 16 2 300 155 0 25 40 4-22
1 165 92 127 165 18 2 300 160 0 25 45 8-19
11/4 178 92 127 165 19 2 350 180 0 25 50 8-19
11/2 190 127 168.5 210 21 2 400 190 0 40 70 8-22
2 216 127 168.5 210 23 2 500 200 0 40 70 8-22
21/2 241 127 168.5 210 26 2 500 220 0 40 80 8-22
3 283 157 200 254 29 2 500 230 0 40 100 8-22
4 305 216 270 318 32 2 / 380 0 50 100 12-22
5 381 216 270 318 35 2 / 460 0 50 120 12-22
6 403 270 330 381 37 2 / 520 0 50 150 12-25
8 419 324 387.5 445 42 2 / 580 0 80 170 16-29
10 457 381 451 521 48 2 / 620 0 80 190 16-32
12 502 413 514.5 584 51 2 / 680 0 80 200 20-32
600Lb
1/2 165 51 89 124 22 7 300 150 0 25 50 4-19
3/4 190 73 114.5 156 23 7 300 155 0 25 50 4-22
1 216 92 127 165 25 7 300 160 0 25 50 8-19
11/4 229 92 127 165 28 7 350 180 0 25 60 8-19
11/2 241 127 168 210 30 7 400 190 0 40 80 8-22
2 292 127 168 210 33 7 500 200 0 40 80 8-22
21/2 330 127 168 210 36 7 500 220 0 40 90 8-22
3 356 157 216 273 39 7 / 230 0 40 110 8-25
4 432 216 292 356 45 7 / 380 0 50 110 12-29
5 508 216 292 356 52 7 / 460 0 50 130 12-29
6 559 270 349 419 55 7 / 520 0 50 160 12-32
8 660 324 432 508 63 7 / 580 0 80 180 16-35
10 787 381 489 559 71 7 / 620 0 80 200 20-35
12 838 413 527 603 74 7 / 680 0 80 210 20-38
