概述
大田閥門公司生產銷售的Q648/649F(PPL、M)-16氣動三通法蘭球閥可分為L型和T型。L型三通球閥用于介質流向的切換,能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構,亦可采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。
工作原理
氣動三通法蘭球閥的球體分L型和T型,氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的,或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的機率。
特點及用途
- 氣動三通法蘭球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭連接少,可靠性高,設計實現了輕量化。
- 氣動三通球芯分T型和L型,使用壽命長,流通能力大,阻力小。
- 球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。

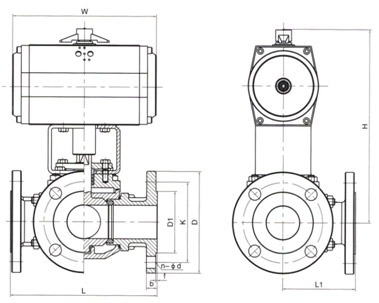

主要外形和連接尺寸 單位Unit:(mm)
Q648/649F-16 |
通徑DN |
L |
L1 |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
mm |
in |
25 |
1″ |
200 |
100 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
193 |
140 |
32 |
1 1/4″ |
220 |
100 |
140 |
100 |
76 |
4-Φ18 |
18 |
2 |
212 |
164 |
40 |
1 1/2″ |
250 |
125 |
150 |
110 |
84 |
4-Φ18 |
18 |
2 |
230 |
164 |
50 |
2″ |
260 |
130 |
165 |
125 |
99 |
4-Φ18 |
20 |
3 |
268 |
190 |
65 |
2 1/2″ |
300 |
150 |
185 |
145 |
118 |
4-Φ18 |
20 |
3 |
293 |
210 |
80 |
3″ |
320 |
160 |
200 |
160 |
132 |
8-Φ18 |
20 |
3 |
325 |
247 |
100 |
4″ |
370 |
185 |
220 |
180 |
156 |
8-Φ18 |
22 |
3 |
380 |
276 |
125 |
5″ |
430 |
215 |
250 |
210 |
184 |
8-Φ18 |
22 |
3 |
468 |
348 |
150 |
6″ |
480 |
240 |
285 |
240 |
211 |
8-Φ23 |
24 |
3 |
510 |
378 |
200 |
8″ |
550 |
275 |
340 |
295 |
256 |
12-Φ23 |
24 |
3 |
655 |
432 |
法蘭標準:GB9113亦可按ANSI B16.5、JIS B2212
