氣動三通內螺紋球閥

概述

Q613/14/14F（PPL）-16，25
大田閥門公司生產銷售的氣動三通內螺紋球閥是綜合國內外先進技術而開發的新型三通切換型調節/切斷閥門。標準球芯有L型三通雙通道，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型氣動三通內螺紋球閥可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。氣動三通內螺紋球閥由氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）。

特點

  1. 結構緊湊、啟閉迅速、流道暢通、流體阻力小。
  2. 密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
  3. 一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
  4. 維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

主要外形和連接尺寸 單位Unit:（mm）

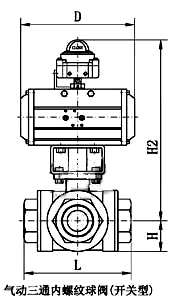

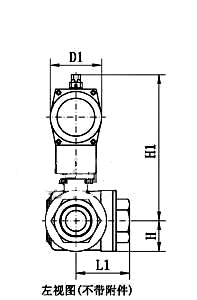

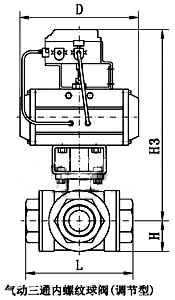

氣動三通內螺紋球閥(開關型) 氣動三通內螺紋球閥(調節型) 左視圖(不帶附件)
Q613F-16
通徑20DN d G L L1 H W
mm in
15 1/2″ 12 G1/2″ 60 30 110 140
20 3/4″ 15 G3/4″ 74 37 115 140
25 1″ 20 G1″ 80 40 120 140
32 1 1/4″ 25 G1 1/4″ 104 52 135 164
40 1 1/2″ 34 G1 1/2″ 114 57 145 164
50 2″ 48 G2″ 140 70 190 190
Q613F-16,25
通徑DN d G L L1 H W
mm in
15 1/2″ 12 G1/2″ 72 36 130 140
20 3/4″ 15 G3/4″ 85 42 135 140
25 1″ 20 G1″ 91 46 139 140
32 1 1/4″ 25 G1 1/4″ 110 55 158 164
40 1 1/2″ 32 G1 1/2″ 122 61 165 164
50 2″ 38 G2″ 145 72 202 190

其他參數 閥體

閥體形式 三通鑄造球型閥
公稱通徑 DN15～50mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa
連接形式 螺紋式(適用于1/2"～2")
壓蓋型式 螺母旋緊式
密封填料 V型聚四氟乙烯填料、PPL高溫密封材料

其他參數 閥內件

閥芯形式 O型球型閥芯
流量特性 快開特性

其他參數 執行機構

執行器型號 GT、SR、ST、AT系列單(雙)作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -20～+90℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動三通內螺紋球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
