側裝偏心半球閥

概述

大田閥門公司生產銷售的側裝偏心半球閥結構設計類似三偏心硬密封蝶閥，此球閥具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦， 密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。

結構特點

  1. 閥座設外臺階與閥體內臺階相配合，防止 了球體與閥座發生卡阻或脫離現象；
  2. 利用偏心閥體、偏心球體和閥座、閥桿作放置無運動時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密封性能安全可靠；閥門啟閉時，球體與閥座完全脫開。消除了密封件的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題
  3. 非金屬?gòu)椥圆牧媳磺队诮饘僮?，閥座金屬密封面收到良好的保護;
  4. 全開時流通能力大、壓力損失小，且介質不會沉積在閥體中內;
  5. 使用壽命長，密封副耐磨，且有補償量，閥座可調整或更換。

工作原理

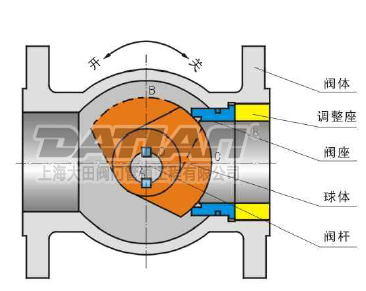

執行器（或扳手）帶動閥桿迫使關閉件球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一凸輪狀偏心，右旋進入閥座是閥門關閉保持優良密封，該產品按凸輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離至接觸，并逐漸增大密封比壓，直至完全密封，反之為開。見下圖：

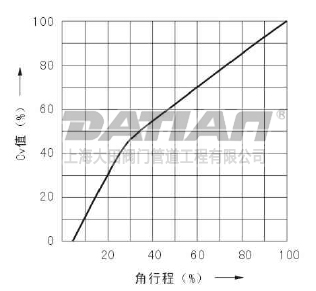

側裝偏心半球閥工作原理圖 側裝偏心半球閥等百分比特性(%)
側裝偏心半球閥工作原理圖 側裝偏心半球閥等百分比特性(%)

適用范圍

半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃?xì)鈱Ｓ瞄y、石油化工專用閥、煤粉噴吹專用閥六大系列。在石油、化工、冶金、電力、燃?xì)?、排灰、噴煤粉等行業是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。

主要設計參數

公稱通徑：DN50-1000 公稱壓力：PN1.0-10.0Mpa

材質

閥體：WCB　CF8 CF8M ZG1Cr18Ni9Ti
球體：硬密封：ZG1Cr18Ni9Ti 軟密封：CF8/CF8M
閥座：硬密封：2Cr13、1Cr18Ni9Ti 軟密封：PTFE PPL
工作溫度：硬密封：-40～425℃，軟密封：-28～250℃

采用的主要標準

設計制造按 API6D GB/T12237-1989;
試驗和檢驗按 AP1598 JB/T9092-1999;
法蘭尺寸　　 GB/T9113-2000 JB/T79-1994 HG20592-1997;
結構長度按 KYV-2000

實驗壓力 單位：MPa

公稱壓力 常溫最大工作壓力 殼體實驗壓力 氣密封試驗壓力 高壓密封實驗壓力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
6.4 6.4 9.6 0.6 7.1
Class150 2.0 3.0 0.6 2.2
Class300 5.0 7.5 0.6 5.5

使用范圍

殼體材料 閥座材料 適作溫度 適用介質
碳鋼C型 PTFE+不銹鋼 ≤150℃ 水、蒸汽
油品等
不銹鋼
stainless steel		 ≤250℃
鉻鎳鈦鋼P(yáng)型 PTFE+不銹鋼 ≤150℃ 硝酸類
不銹鋼 ≤200℃
鉻鎳鉬鈦鋼P(yáng)型 PTFE+不銹鋼 ≤150℃ 醋酸類
不銹鋼
stainless steel		 ≤200℃
鉻鎳鉬鈦鋼I型 本體+硬質合金 ≤550℃ 蒸汽、冶
煉、能源

主要零件材料


閥體、閥蓋		 GB WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12MoTi ZG15Cr1Mo1v
ASTM WCB CF8 CF8M WC9
球體 GB ZG2Cr13 ZG1Cr18Ni9Ti/
表面特殊處理		 ZG0Cr18Ni12MoTi
表面特殊處理		 ZG15Cr1Mo1v
表面特殊處理
ASTM CA15 CF8+HF CF8+HF WC9+HF
閥桿 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12MoTi 25Cr2Mo2v
ASTM 420 304 316 F22a
閥座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12MoTi D517
ASTM PTFE 420 PTFE 304 PTFE 316 HF
填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
螺栓 GB 25 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1v
ASTM A193 B7 A320-B8 A320-B8 A193 B16
螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
ASTM A194 2H A194-8 A194-8 A194-4

主要外形和連接尺寸

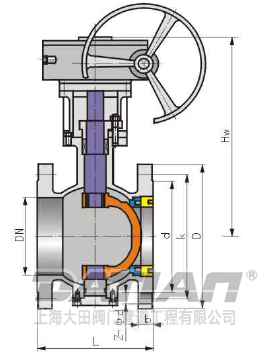

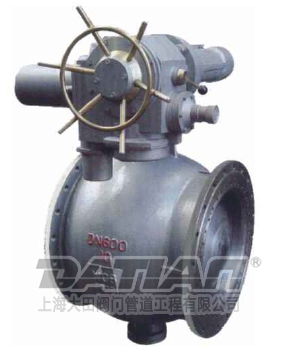

側裝偏心半球閥 側裝偏心半球閥結構圖
側裝偏心半球閥 側裝偏心半球閥結構圖
公稱壓力PN 公稱通徑DN 尺寸Dimensions
L D K d Y b Z-Φdo Ws Hs Hw Hd
1.6MPa 50 124 165 125 100 - 16 4-Φ18 230 164 260 310
65 145 185 145 120 - 18 4-Φ18 250 180 275 330
80 165 200 160 135 - 20 8-Φ18 300 200 300 360
100 194 220 180 155 - 20 8-Φ18 320 235 335 390
125 210 250 210 185 - 22 8-Φ18 400 260 335 405
150 229 285 240 210 - 24 8-Φ23 500 280 375 440
200 243 340 295 265 - 26 12-Φ23 800 320 410 470
250 297 405 355 320 - 30 12-Φ25 100 355 485 550
300 338 460 410 375 - 30 12-Φ25 1200 400 530 595
350 400 520 470 435 - 34 16-Φ25 - - 580 650
400 400 580 525 485 - 36 16-Φ30 - - 650 730
450 502 640 585 545 - 40 20-Φ30 - - 710 790
500 533 715 650 608 - 44 20-Φ34 - - 760 840
600 686 840 770 718 - 48 20-Φ41 - - 870 960
700 762 910 840 788 - 50 24-Φ41 - - 910 1080
800 864 1025 950 898 - 52 24-Φ41 - - 935 1125
900 914 1125 1050 998 - 54 28-Φ41 - - 995 1255
1000   1255 1170 1110 - 56 28-Φ48 - - 1080 1385
1200   1485 1390 1325 - 58 32-Φ54 - - 1175 1490
1400   1685 1590 1525 - 60 36-Φ54 - - 1280 1565
2.5MP 50 124 165 125 100 - 20 4-Φ18 230 164 260 310
65 145 185 145 120 - 22 8-Φ18 250 180 275 330
80 165 200 160 135 - 22 8-Φ18 300 200 300 360
100 194 230 190 160 - 24 8-Φ23 320 235 335 390
125 210 270 220 188 - 28 8-Φ25 400 260 355 405
150 229 300 250 218 - 30 8-Φ25 500 280 375 440
200 243 360 310 278 - 34 12-Φ25 800 320 410 470
250 297 425 370 332 - 36 12-Φ30 1000 355 485 550
300 338 485 430 390 - 40 16-Φ30 1200 400 530 595
350 400 555 490 448 - 44 16-Φ34 - - 580 650
400 400 620 550 505 - 48 16-Φ34 - - 650 730
450 502 670 600 555 - 50 20-Φ34 - - 710 790
500 533 730 660 610 - 52 20-Φ41 - - 760 840
600 686 845 770 718 - 56 20-Φ41 - - 870 960
700 762 960 875 815 - 60 24-Φ48 - - 990 1080
800 864 1085 990 930 - 64 24-Φ48 - - 935 1125
900 914 1185 1090 1025 - 66 28-Φ54 - - 995 1255
1000   1320 1210 1140 - 68 28-Φ58 - - 1080 1385
1200   1520 1420 1350 - 72 32-Φ58 - - 1175 1490
1400   1755 1640 1560 - 78 36-Φ65 - - 1280 1565

主要外形和連接尺寸

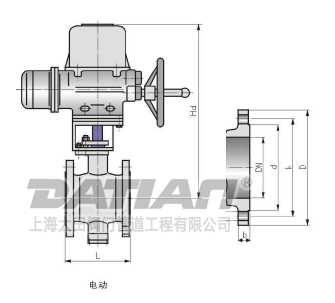

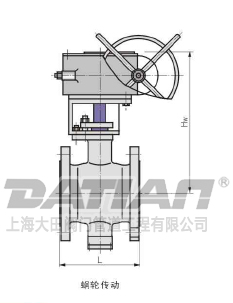

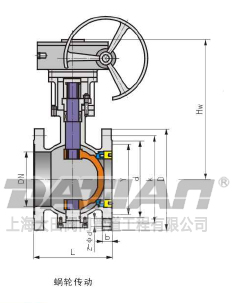

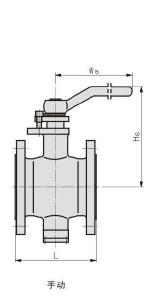

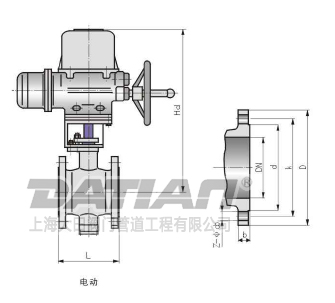

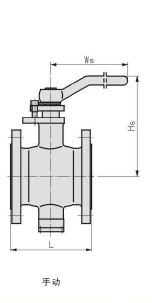

側裝偏心半球閥 手動 側裝偏心半球閥 蝸輪傳動 側裝偏心半球閥 電動
側裝偏心半球閥 手動 側裝偏心半球閥 蝸輪傳動 側裝偏心半球閥 電動

公稱壓力PN		 公稱通徑DN 尺寸Dimensions
L D K d Y b Z-Φdo Ws Hs Hw Hd
4.0MPa 50 124 165 125 100 88 20 4-Φ18 250 180 275 325
65 145 185 145 120 110 22 8-Φ18 300 200 290 345
80 165 200 160 135 121 22 8-Φ18 320 220 315 375
100 194 235 190 160 150 24 8-Φ23 400 260 350 405
125 210 270 220 188 176 28 8-Φ25 500 290 370 420
150 229 300 250 218 204 30 8-Φ25 800 310 390 755
200 245 375 320 282 260 38 12-Φ30 1000 350 435 495
250 297 450 385 345 313 42 12-Φ34 1200 390 510 575
300 338 515 450 408 364 46 16-Φ34 - - 555 620
350 400 580 510 465 422 52 16-Φ34 - - 605 675
400 400 660 585 535 474 58 16-Φ41 - - 675 755
450 502 685 610 560 524 60 20-Φ41 - - 735 815
500 533 755 670 612 576 62 20-Φ48 - - 785 870
6.4MPa 50 124 180 135 105 88 26 4-Φ23 400 180 275 325
65 145 205 160 130 110 28 8-Φ23 500 200 290 345
80 165 215 170 140 121 30 8-Φ23 650 220 315 375
100 194 250 200 168 150 32 8-Φ25 800 260 350 405
125 210 295 240 202 176 36 8-Φ30 1000 290 370 420
150 229 345 280 240 240 38 8-Φ34 1200 310 390 755
200 245 405 345 300 260 44 12-Φ34 1400 350 435 495
250 297 470 400 352 313 48 12-Φ41 - - 510 575
300 338 530 460 412 364 54 16-Φ41 - - 555 620
350 400 600 525 475 422 60 16-Φ41 - - 605 675
400 400 670 585 525 474 66 16-Φ48 - - 675 760

主要外形和連接尺寸

側裝偏心半球閥 手動 側裝偏心半球閥 蝸輪傳動 側裝偏心半球閥 電動
側裝偏心半球閥 手動 側裝偏心半球閥 蝸輪傳動 側裝偏心半球閥 電動
公稱壓力PN 公稱通徑DN 尺寸
L D K d Y b Z-Φdo Ws Hs Hw Hd
Class150 2〞 124 152 120.5 92 - 16 4-Φ19 230 164 260 310
  145 178 139.5 105 - 18 4-Φ19 250 180 275 330
3〞 165 190 152.5 127 - 19 4-Φ19 300 200 300 360
4〞 194 229 190.5 157 - 24 8-Φ19 320 235 335 390
5〞 210 254 216 186 - 24 8-Φ22 400 260 355 405
6〞 229 279 241.5 216 - 26 8-Φ22 500 280 375 440
8〞 243 343 298.5 270 - 29 8-Φ22 800 320 410 470
10〞 297 406 362 324 - 31 12-Φ25 1000 355 485 550
12〞 338 483 432 381 - 32 12-Φ25 1200 400 530 595
14〞 400 533 476 413 - 35 12-Φ29 - - 580 650
16〞 400 597 540 470 - 37 16-Φ29 - - 650 730
18〞 430 635 578 533 - 40 16-Φ32 - - 710 790
20〞 533 699 635 584 - 43 20-Φ32 - - 760 840
24〞 660 813 749.5 692 - 48 20-Φ35 - - 870 960
28〞 840 927 864 800 - 71 28-Φ35 - - 910 1080
32〞 864 1060 978 914 - 81 28-Φ41 - - 935 1125
36〞 914 1168 1086 1022 - 90 32-Φ41 - - 995 1255
40〞   1289 1200 1124 - 90 36-Φ41 - - 1080 1385
48〞   1511 1422 1359 - 108 44-Φ41 - - 1175 1490
56〞   1746 1651 1575 - 124 44-Φ48 - - 1280 1565
Class300 2〞 124 165 127 92 - 23 8-Φ19 250 180 275 325
  145 190 149 105 - 26 8-Φ22 300 200 290 345
3〞 165 210 168.5 127 - 29 8-Φ22 320 220 315 375
4〞 194 254 200 157 - 32 8-Φ22 400 260 350 405
5〞 210 279 235 186 - 35 8-Φ22 500 290 370 420
6〞 229 318 270 216 - 37 12-Φ22 800 310 390 455
8〞 245 381 330 270 - 42 12-Φ25 1000 350 435 495
10〞 297 445 387.5 324 - 48 16-Φ29 1200 390 510 575
12〞 338 521 454 381 - 51 16-Φ32 - - 555 620
14〞 400 584 514.5 413 - 54 20-Φ32 - - 605 675
16〞 400 648 571.5 470 - 58 20-Φ35 - - 675 755
18〞 502 711 628.5 533 - 61 24-Φ35 - - 735 815
20〞 533 775 686 584 - 64 24-Φ35 - - 785 870

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的側裝偏心半球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
