氣動放料球閥

概述

大田閥門公司生產銷售的Q63c1F（PPL）-10氣動放料球閥是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越，用于精細化工、制藥、化工行業有反應鍋上，也可用在細軟顆粒介質輸送。采用PPL密封材料，更具耐磨，是牙膏行業真空制膏鍋放料的最常用產品。

常見故障

  1. 碳酸鉀液體均勻度較差．造成加料管堵塞，形成問歇加料現象，使離心機產生振動。
  2. 放料閥的角度無法調整，離心轉鼓轉速 太快．加料時使物料四溢，易燙傷人體(碳酸鉀液體溫度在70℃左右)；
  3. 放料閥位于離心機頂端．出料時要傾斜．不易操作。

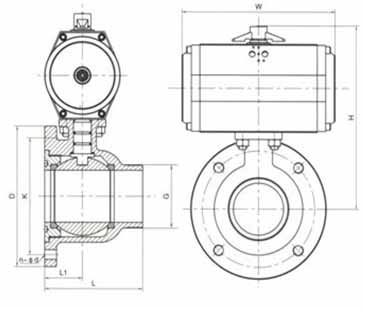

結構示意圖

氣動放料球閥結構圖

氣動放料球閥 主要外形和連接尺寸 單位Unit:（mm）

通徑DN G L L1 D K n-Φd H W
mm in
25 1″ G1″ 72 22 100 78 4-Φ10 160 140
40 1 1/2″ G1/2″ 92 31 130 100 4-Φ12 18/0 164
50 2″ G2″ 112 41 150 130 4-Φ14 220 190
65 2 1/2″ G21/2″ 125 46 190 155 4-Φ14 250 210
80 3″ G3″ 160 57 205 170 4-Φ14 275 247
100 4″ G4″ 175 68 235 200 4-Φ18 310 276

Q641c1為雙法蘭結構，出口端為GB9113或JB79 PN10標準法蘭。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動放料球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
