電動超短型球閥

概述

SQ972F（PPL、M）-16
大田閥門生產銷售的電動超短型球閥由DCL系列精小型電動執行器與超短球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，電動超短型球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節

特點

電動超短型球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。

1. 流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小;
2. 止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活;
3. 閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大;
4. 閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大;
5. 由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長;
6. 下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封;
7. 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出;

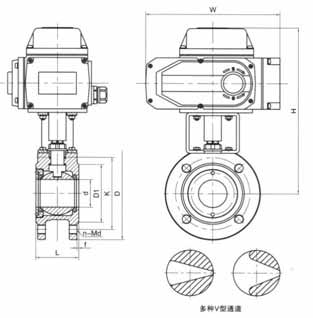

主要外形和連接尺寸 單位Unit:（mm）

SQ972F-16
通徑DN		d	L	D	K	D1	n-Md	f	H	W
mm	in
15	1/2″	14	35	90	65	46	4-M12	2	190	196
20	3/4″	19	38	100	75	56	4-M12	2	195	196
25	1″	24	42	110	85	65	4-M12	2	210	196
32	1 1/4″	29	50	130	100	76	4-M16	3	220	196
40	1 1/2″	38	60	145	110	84	4-M16	3	230	196
50	2″	48	70	160	125	99	4-M16	3	265	196
65	2 1/2″	64	95	180	145	118	4-M16	3	300	255
80	3″	76	118	195	160	132	8-M16	3	325	255
100	4″	95	140	215	180	156	8-M16	3	350	255
125	5″	118	195	245	210	184	8-M16	3	375	255
150	6″	150	280	280	240	211	8-M20	3	420	255
200	8″	200	350	335	295	266	12-M20	3	460	255

結構長度：Q/OLF002-88
法蘭標準：JB79亦可按GB9113、ANSI B16.5、JIS B2212
