UG型過濾器

概述

UG型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中,保護各種計量器、泵機、閥門、疏水器等設備。

特點

UG型過濾器壓力損失小,流通面積大,抗污性強。排污方便。

工作原理

U型過濾器是直接連入管道使用。在生產過程中,流體會隨著管道流經U型過濾器,液體先通過桶體而后進入濾籃,流體從濾籃的縫隙中流出,直至過濾器的出口被排出,流體中的固體雜質顆粒為濾籃所阻擋,與流體分離完成過濾。使用一段時間后,固體雜質在濾籃中堆積,這時只要旋開主管底部的螺塞,將桶體內的液體排凈,拆卸法蘭,清洗濾籃后重新裝入,就能完成雜質的清理了。

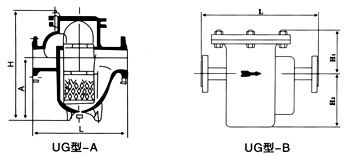

結構示意圖

UG型過濾器 UG型過濾器結構示意圖

主要性能規范

Type
型號
Pressure Nominal(MPa)
公稱壓力
Working Temperature(℃)
工作溫度
Filter Net Eye Number
濾網目數
APPlicable Media
適用介質
YG—W 2.0 300 20~150 Steam,Air,Water,Oil
YG—F 5.O 425 20~150 蒸汽、空氣、水、油

技術參數表

Type
型號
Nominal Diameter(DN)公稱通徑 External dimensions(mm)外形尺寸
A L H
UG型一A 10 150 80 125
15 150 80 125
20 180 100 153
25 180 100 153
40 200 155 304
50 300 155 340
65 340 220 380
80 400 250 420
100 500 295 502
150 600 335 650
200 786 395 770
UG型一B Nominal Diameter(DN)公稱通徑 External dimensions(mm)外形尺寸
L H1 H2
15 270 90 145
20 270 90 145
25 270 90 145
32 320 125 175
40 320 125 175
50 320 125 175
65 430 140 220
80 430 140 220
100 430 140 220
125 460 160 235
150 460 170 235
200 460 190 235

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的UG型過濾器性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
