YSTF型拉桿伸縮過濾器

概述

YSTF型拉桿伸縮過濾器廣泛用于蒸汽、空氣、水、油品等多種介質的管線中：此類過濾器保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。

特點

  1. 抗污性強。排污方便；流通面積大。壓力損失?。航Y(jié)構簡單，體積小，重量輕。
  2. 濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
  3. 過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
  4. 伸縮型特點：拉伸長度，最大位置可移伸100mm。有利于安裝方便．提高工作效率。

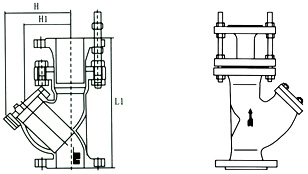

結構示意圖

YSTF型拉桿伸縮過濾器結構示意圖

主要零件部件材料表

要主零件部件材料表 Code
序號		 Parts
零件名稱		 Materials
材料
1 Bodv
閥體		 CarbonsteelStainlessSteeJ
碳鋼、不銹鋼
  2 Filter Core Net
濾芯網		 Stainless Steel
不銹鋼
  3   Gasket
墊片		   Metal graphite
金屬石墨
  4 Gauze Filter Cap 濾網蓋 Carbonsteel StainlessSteel
碳鋼、不銹鋼

技術參數表

Model
產品型號		 Nominal Diameter("DN)
公稱通徑		 L Ⅲ H
YSTF 50 320 155 195
YSTF 65 340 183 245
YSTF 80 380 210 295
YSTF 100 450 250 344
YSTF 125 500 305 415
YSTF 150 550 358 485
YSTF 200 650 450 602
YSTF 250 750 503 710
YSTF 300 860 578 915
YSTF 350 970 598 844
YSTF 400 1100 618 872
注、伸縮量最少可達12m/m以上

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YSTF型拉桿伸縮過濾器性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
