對焊連接直流式T型過濾器

概述

對焊連接直流式T型過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便?；?、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等?；どa(chǎn)中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。對焊連接直流式T型過濾器可攔截的固體顆粒粒徑：131～2032μm。PN1.6～5.0MPa DN50～300殼體材料：鑄鐵、碳鋼、不銹鋼。

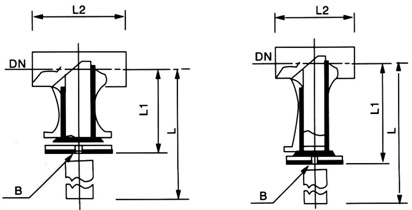

結構示意圖

對焊連接直流式T型

主要尺寸

名稱 公稱直徑
DN(mm)		 PN2.0 PN5.0 B（in）
L2 (mm) L1(mm) L(mm) L2 (mm) L1(mm) L(mm)
普通型 50 250 149 281 268 158 298 R1／2
(65) 292 170 325 304 179 337 R1／2
80 312 181.5 352 330 195.5 370 R1／2
100 362 267 412 382 225 432 R3／4
1 50 464 259.5 539 482 280 557 R314
200 560 311 660 578 332.5 678 R3／4
250 636 350.5 761 666 383 791 R314
300 736 400 886 768 437 91 8 R3／4
350 81 2 441 955 844 476 990 R3／4
400 864 469 1025 902 509 1060 R3／4



名稱 公稱直徑 PN2.0 PN5．O B (in)
DN（mm) L2(mm) L1(mm) L(mm) L2(mm) L1(mm) L(mm)
普通型 50 250 235 450 268 235 450 R1／2
(65) 292 265 51 0 304 265 510 R1／2
80 31 2 300 570 330 300 570 R1／2
1 00 362 355 700 382 355 700 R3／4
1 50 464 485 900 482 445 900 R3／4
200 560 510 1030 578 51 0 1030 R3／4
250 636 590 1190 666 590 1190 R3／4
300 736 675 1 390 768 675 1390 R3／4
350 812 740 1 550 844 740 1550 R3／4
400 864 795 1 680 902 795 1 680 R3／4

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對焊連接直流式T型過濾器性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
