ZZYP帶指揮器操作式自力式壓力調節閥,由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。
自力式氮封閥主要用于保持容器頂部保護氣體(一般為氮氣)的壓力恒定,以避免容器內物料與空氣直接接觸,防止物料揮發、被氧化,以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該自力式調節閥產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。調節閥廣泛應用于石油、化工等行業。
工作原理

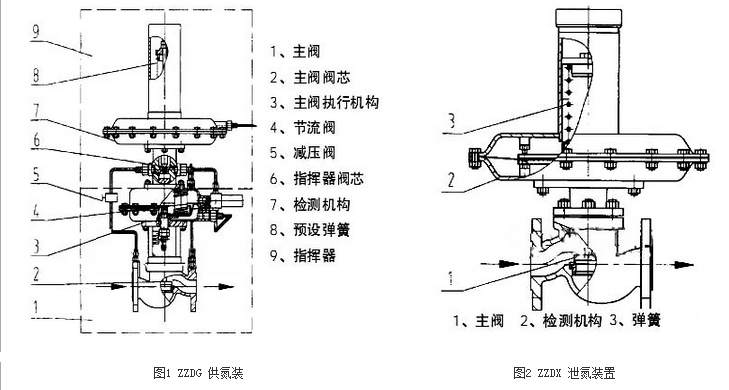

供氮裝置(見圖1),將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構(7),介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時,平衡破壞,使指揮器閥芯(6),打開,使閥前氣體經減壓閥(5),節流閥(4)、進入主閥執行機構(3)上、下膜室,打開主閥閥芯(2),向罐內充注氮氣;當罐內壓力升至供氮裝置壓力設定點,由于預設彈簧力,關閉指揮器閥芯(6)、由于主閥執行機構中的彈簧作用,關閉主閥,停止供氮。 泄氮裝置(見圖2),該裝置采用內反饋結構,介質直接經閥蓋進入檢測機構(2),介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時,平衡被破壞,使閥芯(1)上移,打開閥門,向外界泄放氮氣;當罐內壓力降至泄氮裝置壓力設定點,由于預設彈簧力作用,關閉閥門。
結構簡圖
技術參數和性能
閥體
公稱通徑 |
DN25、32、40、50、65、80、100mm |
公稱壓力 |
PN1.0M Pa JB/T79.1-94、79.2-94等 |
法蘭標準 |
閥體材料 |
鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) |
閥芯材料 |
硬密封 |
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti) 不銹鋼鑲嵌橡膠圈 |
軟密封 |
閥桿材料 |
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti) |
流量特性 |
- |
使用溫度 |
執行器
壓力設定范圍(KPa) |
0.4~0.5 5~10 9~14 13~19 18~24 22~28 27~33
36~44 42~51 49~58 56~66 |
膜蓋材料 |
A3、A4鋼板涂四氟乙烯 |
膜片材料 |
丁晴橡膠、乙炳橡膠、氟橡膠、耐油橡膠 |
性能
設定值偏差±5% |
允許泄露量 |
允許泄露量 |
標準型 |
IV級(符合GB/T4312-92標準) |
嚴密型 |
VI級(符合GB/T4312-92標準) |
額定流量系數、額定行程、性能
ZZDG供氮裝置
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
閥座通徑Dn |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
120 |
100 |
流量系數Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
額定行程L |
8 |
10 |
14 |
20 |
25 |
ZZDX泄氮裝置
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
閥座通徑Dn |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
流量系數Kv |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
額定行程L |
8 |
10 |
14 |
20 |
25 |

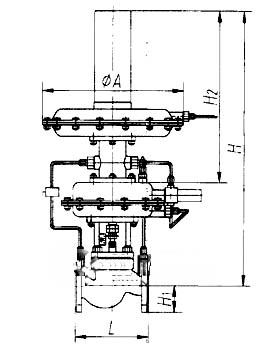

供氮裝置外形尺寸及重量
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
A |
308 |
308 |
308 |
308 |
394 |
394 |
394 |
H2 |
415 |
415 |
415 |
115 |
415 |
415 |
415 |
H1 |
60 |
75 |
80 |
85 |
95 |
105 |
120 |
H |
720 |
730 |
730 |
750 |
790 |
840 |
890 |
重量 |
32 |
35 |
40 |
50 |
90 |
115 |
280 |

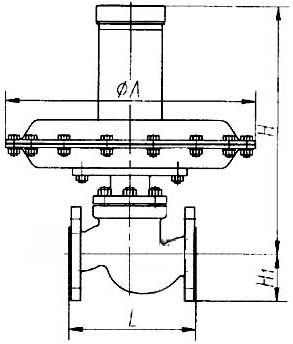

泄氮裝置外形尺寸及重量
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
A |
308 |
308 |
308 |
308 |
394 |
394 |
394 |
H1 |
60 |
75 |
80 |
85 |
95 |
105 |
120 |
H |
380 |
400 |
420 |
430 |
550 |
560 |
570 |
重量 |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
