HAPL型限位行程開關

概述

HAPL-310N和HAPL-410N型限位行程開關盒是傳送執行器和閥門的位置訊號到現場和遙控操作站。它能直接安裝在執行器上部，符合標準VDI/VDE3845。特點有現場可視位置指示器，快速調整位置凸輪；可調式凸輪通過花鍵和彈簧安裝，只要開關凸輪脫離花健便可旋轉調整所需的位置，有防掉外殼螺釘和兩個電纜進口G1/2管接口。內部行程開關預先連接接線終端，8個接線端子，并可用于電磁閥的連接。

技術特點

  1. 帶有圓頂指示器。
  2. 不用其他工具就可方便調整凸輪的開關位置。
  3. 接線盒內有8個標準接線端子。
  4. 接線柱上具有電磁閥接線端子。
  5. 具有2個1/2”電源接口，可根據現場情況方便接線。
  6. 可方便改變圓頂指示器透明窗口的方向。

技術參數

HAPL-310N HAPL-410N
外殼防護型（I P67） 防爆型（Exd II BT4）

機械式微動開關
電壓：交流220V AC或直流DC
電流：0.6A ， 125VDC, 16A 1/2HP125
250V AC 16(3)A250V-T105u#

選 項：傳送電流輸出信號，接近式開關，電阻性電位計輸出信號

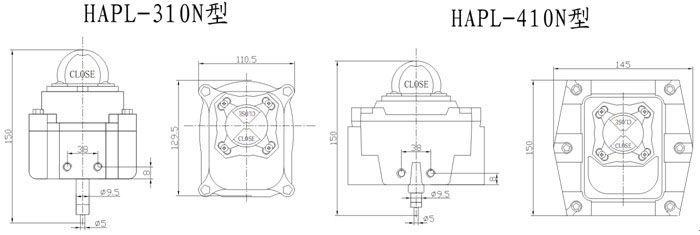

外形尺寸

HAPL-310N/410N型限位行程開關 外形尺寸

型號編制

型 號 結構型式
HAPL 310N=普通型IP67
  410N=防爆型Exd II BT4



溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的HAPL型限位行程開關性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
