ZQO型氣動切斷球閥

概述

ZQO型切斷球閥由執行機構和球閥本體組成，O型球閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。特別是球閥具有可靠的密封性能，作為管道內介質的切斷使用，廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

標準規格

閥體型式：直通鑄造閥
閥芯型式：O型截球體
公稱通徑：DN15 ~300 NPS 1/2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：活塞式執行機構、氣動薄膜執行機構

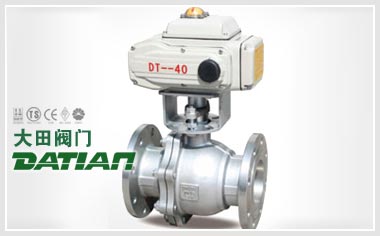

電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆

型號編制

Z 執行機構 Q 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列切斷閥 S:氣動活塞執行機構
J:氣動薄膜執行機構
A:電動DTR執行機構
R:電動3810R執行機構		 Q
切斷閥

O:標準型軟密封切斷球閥
OH:硬密封切斷球閥

 PN16=16
CL150LB=CL150

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質

DN50=DN50
NPS2〞=NPS2〞
如：氣動活塞式切斷球閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZSQO-16C DN50

性能

流量特性 快開(ON-OFF)
額定CV值 全腔型CV 21~7359
行程 全開 90°
允許泄漏量 軟密封：0泄漏

選用參數表

公稱通徑DN（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Cv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
配套氣動執行器 閥座PTFE
雙作用ATD- 50 63 75 88 100   125 145 180 240 265
單作用ATS- 63 75 88 100 115 125 145 160 200 240 265 330
配套電動執行器 閥座PTFE
電動執行器3410R- 05 10 20 50 60 100



切斷閥相關產品

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZQO型氣動切斷球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
