高溫高壓電動直流式對焊截止閥

概述及應用規范

高溫高壓電動直流式對焊截止閥閥體的流道與主流道成一斜線，流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。直流式截止閥結構合理，性能優良，造型美觀，耐磨、耐高溫，抗擦傷性能好、使用壽命長等優點,主要用來接通或截?cái)喙苈分械慕橘|(zhì)。

特點

  1. 設計制造JB3595規定
  2. 結構長度按JB3595規定或按用戶要求
  3. 連接端按JB3595規定或按用戶要求
  4. 閥門檢查和試驗按JB3595規定
    結構：P.B；0S＆Y

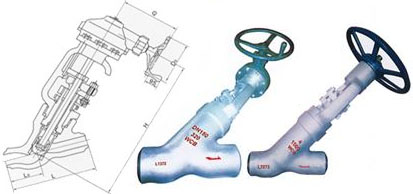

結構示意圖

高溫高壓電動直流式對焊截止閥結構示意圖

主要零件材料

零件名稱 材料牌號
閥體 WCB WC6 WC9
活塞 A105 WC6 WC9
閥蓋 25 12Cr1MoVA
閥桿 1Cr17Ni2 20Cr1Mo1V1A
密封環 05F 05F 柔性石墨
四開環 1Cr13 20CrMOIVIA
填料 BSP-600 BSP-600
支架 WCB WCB
閥桿螺母 ZQAL9-4 ZQAL9-4

主要尺寸和重量

公稱通徑
DN（mm）		 尺寸 重量
（Kg）
L D1 Do H Lo L1
PN32（320）                             J565Y-320V型
80 390 64 120 750     121
100 480 108 185 870     212
125 533 132 218 995     312
150 610 166 245 1205     510
175 750 175 278 1565     708
200 762 200 290 1670     980
225 850 108 310 1705     1060
250 914 248 348 1870     1380
300 1041 300 430 2335     2824
P54（140）                               J565Y-P54140V型
80 390 64 120 750     130
100 480 108 185 870     212
125 580 132 218 995     312
150 630 166 245 1205     510
175 750 175 278 1565     708
200 771 200 290 1670     980
225 850 108 310 1705     1060
250 930 248 348 1870     1380
300 1060 300 430 2335     2824

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高溫高壓電動直流式對焊截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
