國標電動截止閥

概述

電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。電動截止閥只適用于全開和全關，不允許作調節和節流。

主要特點及用途

  1. 結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
  2. 密封面采用不銹鋼和硬質合金，使用壽命長
  3. 采用柔性石墨填料、密封可靠、操作輕便靈活
  4. 驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
  5. 廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。



電裝型號規格主要尺寸

1.6MPa DN L D D1 b n-Φd 電裝型號 L1 H D0
凸面法蘭
RF J941H J941Y
J941W J 941F J941N



16C

16P 16R 16I		 50 230 160 125 16 4-Φ18 DZW10 590 645 365
65 290 180 145 18 4-Φ18 DZW10 590 690 365
80 310 195 160 20 8-Φ18 DZW20 590 715 365
100 350 215 180 20 8-Φ18 DZW20 590 770 365
125 400 245 210 22 8-Φ18 DZW30 590 780 365
150 480 280 240 24 8-Φ23 DZW45 590 875 365
200 600 335 295 26 12-Φ23 DZW60 810 967 470
250 650 405 335 30 12-Φ25 DZW90 810 1153 470
300 750 460 410 30 12-Φ25 DZW120 830 1292 550
2.5MPa 50 230 160 125 20 4-Φ18 DZW10 590 645 365
凸面法蘭
RF J941H
J941Y J941W



25 25P
25R 25I		 65 290 180 145 22 8-Φ18 DZW10 290 690 365
80 310 195 160 22 8-Φ18 DZW20 590 715 365
100 350 230 190 24 8-Φ23 DZW20 590 770 365
125 400 270 220 28 8-Φ25 DZW30 590 780 365
150 480 300 250 30 8-Φ25 DZW45 810 875 470
200 600 360 310 34 12-Φ25 DZW60 810 967 470
250 650 425 370 36 12-Φ30 DZW90 830 1153 550
300 750 485 430 40 12-Φ30 DZW120 830 1292 550

PN4.0MPa-6.4MPa

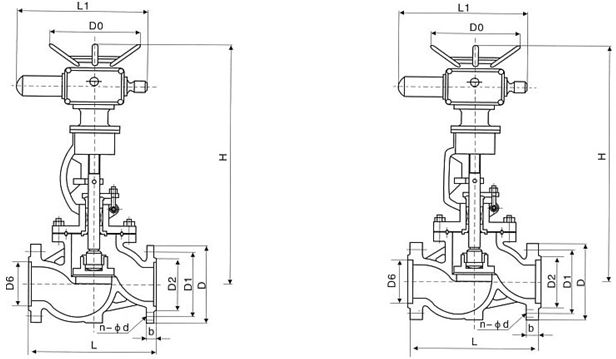

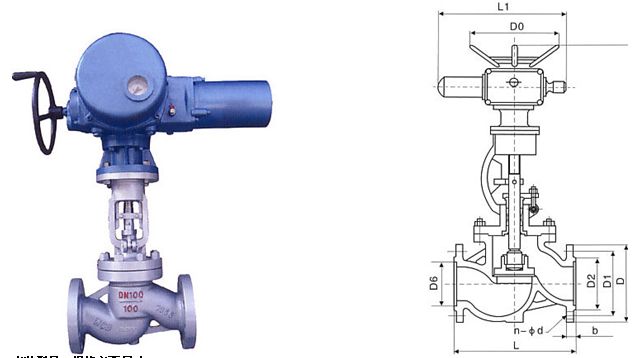

國標電動截止閥結構圖

電裝型號規格主要尺寸

4.0MPa DN L D D1 D2 D6 b n-Φd 電裝型號 L1 H D0
凹凸法蘭
MFM J941H
J941Y J941W



40 40P 40R 40I		 50 230 160 125 100 88 20 4-Φ18 ZDW10 590 645 365
65 290 180 145 120 110 22 8-Φ18 ZDW10 590 690 365
80 310 195 160 135 121 22 8-Φ18 ZDW20 590 715 365
100 350 230 190 160 150 24 8-Φ23 ZDW30 590 770 365
125 400 270 220 188 176 28 8-Φ25 ZDW45 810 782 470
150 480 300 250 218 204 30 8-Φ25 ZDW60 810 875 470
200 600 375 320 282 260 38 12-Φ30 ZDW90 830 1160 550
6.4MPa 50 300 175 135 105 88 26 4-23Φ ZDW10 590 710 365
凹凸法蘭
MFM J941H
J941Y J941W



64 64P 64R 64I		 65 340 200 160 130 110 28 8-Φ23 ZDW20 590 750 365
80 380 210 170 140 121 30 8-Φ23 ZDW30 590 785 365
100 430 250 200 168 150 32 8-Φ25 ZDW45 810 837 470
125 500 295 240 202 176 36 8-Φ30 ZDW60 810 1031 470
150 550 340 280 240 204 38 8-Φ34 ZDW90 830 1066 550
200 650 405 345 300 260 44 12-Φ34 ZDW120 830 1213 550

PN l 0．0MPa～16．0MPa

國標電動截止閥



電裝型號 規格主要尺寸

10.0MPa DN L D D1 D2 D6 b n-Φd 電裝型號 L1 H D0
凹凸法蘭
MFM J941H
J941Y J941W



100 100P 100R 100I		 50 300 195 145 112 88 28 4-Φ25 DZW20 590 714 365
65 340 220 170 138 110 32 8-Φ25 DZW30 590 734 365
80 380 230 180 148 121 34 8-Φ25 DZW45 810 847 470
100 430 395 210 172 150 38 8-Φ30 DZW60 810 950 470
125 500 310 250 210 176 42 8-Φ34 DZW90 830 1142 550
150 550 350 290 250 204 46 12-Φ34 DZW120 830 1240 550
200 650 430 360 312 260 54 12-Φ41 DZW180 870 1425 320
16.0MPa 50 300 215 165 132 88 36 8-Φ25 DZW30 590 562 365
凹凸法蘭
MFM J941H
J941Y J941W



160 160P 160R 160I		 65 340 245 190 152 110 44 8-Φ30 DZW45 810 743 470
80 380 260 205 168 121 46 8-Φ30 DZW90 830 820 550
100 430 300 240 200 150 48 8-Φ34 DZW120 830 935 550
125 500 355 285 238 176 60 8-Φ41 DZW180 870 1180 320
150 550 390 318 270 204 66 12-Φ41 DZW250 870 1290 320
