國標截止閥(節流閥)

概述

國標截止閥(節流閥)的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。

應用范圍

法蘭連接國標截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。截止閥適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

執行標準

設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
GB12235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

壓力試驗

公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
水密封試驗 1.8 2.8 4.4 7.4 11.0 18.0
上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
氣密封試驗 0.4-0.7

主要零件材料及性能

體蓋扳 閥桿 密封面 墊片(環) 填料 工作溫度℃ 適用介質
WCB 2Cr13 13Cr STL 本體材料 尼龍 增強柔性石墨 1Crl3／柔性石墨 08軟鋼
0Cr18Ni9Ti OCr18Ni12Mo2Ti		 柔性石墨 增強柔性石墨
SFB-260 SFP-260		 ≤425 水、蒸汽、油品
WC1 38CrMoAI 25Cr2MoV ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸類
ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類

PN l．6MPa

國標截止閥(節流閥)

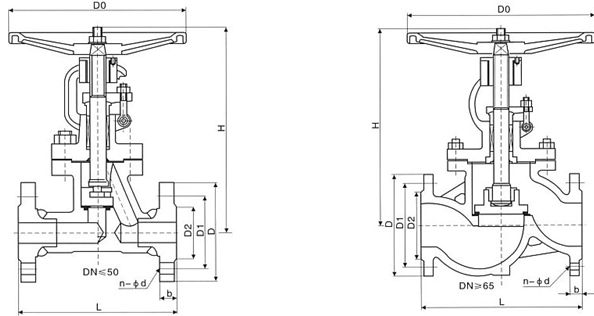

規格主要尺寸

1.6MPa DN L D D1 D2 b n-Φd H D0
凸面法蘭 RF
J41H J41Y
J41W J41F
J41N
16C 16P
16R 16I		 10 130 90 60 40 14 4-Φ14 198 120
15 130 95 65 45 14 4-Φ14 218 120
20 150 105 75 55 14 4-Φ14 258 140
25 160 115 85 65 14 4-Φ14 275 140
32 180 135 100 78 16 4-Φ18 280 160
40 200 145 110 85 16 4-Φ18 330 180
50 230 160 125 100 16 4-Φ18 350 200
65 290 180 145 120 18 4-Φ18 370 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 415 320
125 400 245 210 185 22 8-Φ18 460 360
150 480 280 240 210 24 8-Φ23 510 450
200 600 335 295 265 26 12-Φ23 710 500
250 650 405 335 320 30 12-Φ25 786 550
300 750 460 410 375 30 12-Φ25 925 600

PN 2.5MPa

國標截止閥(節流閥)

規格主要尺寸

2.5MPa DN L D D1 D2 b n-Φd H D0
凸面法蘭 RF
J41H J41Y
J41W J41F
J41N  25C
25P 25R 25I		 10 130 90 60 40 16 4-Φ14 198 120
15 130 95 65 45 16 4-Φ14 218 120
20 150 105 75 55 16 4-Φ14 258 140
25 160 115 85 65 16 4-Φ14 275 140
32 180 135 100 78 18 4-Φ18 280 160
40 200 145 110 85 18 4-Φ18 330 180
50 230 160 125 100 20 4-Φ18 350 200
65 290 180 145 125 22 8-Φ18 400 280
80 310 195 160 135 22 8-Φ18 355 280
100 350 230 190 160 24 8-Φ23 415 320
125 400 270 220 188 28 8-Φ25 460 360
150 480 300 250 218 30 8-Φ25 510 450
200 600 360 310 278 34 12-Φ25 710 500
250 622 425 370 332 36 12-Φ30 786 550
300 698 485 430 390 40 16-Φ30 925 600

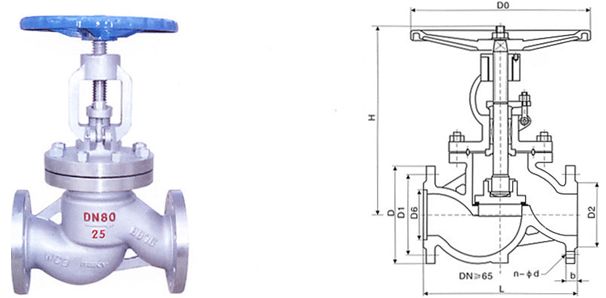

主要尺寸

4.0MPa DN L D D1 D2 D6 b n-Φd H D0
凹凸法蘭 MFM
J41H J41Y J41W J41N
40 40P 40R 40I		 10 130 90 60 41 35 14 4-Φ14 198 120
15 130 95 65 45 40 16 4-Φ14 233 120
20 150 105 75 55 51 16 4-Φ14 295 140
25 160 115 85 65 58 16 4-Φ14 285 160
32 180 135 100 78 66 18 4-Φ18 302 160
40 200 145 110 85 76 18 4-Φ18 355 200
50 230 160 125 100 88 20 4-Φ18 373 200
65 290 180 145 120 110 22 8-Φ18 408 280
80 310 195 160 135 121 22 8-Φ18 436 280
100 350 230 190 160 150 24 8-Φ23 480 320
125 4001 270 220 188 176 28 8-Φ25 588 360
150 480 300 250 218 204 30 8-Φ25 611 400
200 600 375 320 282 260 38 12-Φ30 720 400
6.4MPa 15 170 105 75 55 40 18 4-14Φ 195 400
凹凸法蘭 MFM
J41H J41Y
J41W J41N
64 64P
64R 64I		 20 190 125 90 68 51 20 4-Φ18 228 160
25 210 135 100 78 58 22 4-Φ18 275 180
32 230 150 110 82 66 24 4-Φ23 325 200
40 260 165 125 95 76 24 4-Φ23 360 240
50 300 175 135 105 88 26 4-Φ23 410 280
65 340 200 160 130 110 28 8-Φ23 450 320
80 380 210 170 140 121 30 8-Φ23 485 360
100 430 250 200 168 150 32 8-Φ25 537 400
125 500 295 240 202 176 36 8-Φ30 631 400
150 550 340 280 240 204 38 8-Φ34 646 450
200 650 405 345 300 260 44 12-Φ34 813 500
10.0MPa 10 170 100 70 50 35 20 4-Φ14 198 140
凹凸法蘭 MFM
J41H J41Y J41W
100 100P 100R 100I		 15 170 105 75 55 40 20 4-Φ14 202 140
20 190 125 90 68 51 22 4-Φ18 228 160
25 210 135 100 78 58 24 4-Φ18 250 180
32 230 150 110 82 66 24 4-Φ23 326 200
40 260 165 125 95 76 26 4-Φ23 360 240
50 300 195 145 112 88 28 4-Φ25 414 280
65 340 220 170 138 110 32 8-Φ25 434 320
80 380 230 1810 148 121 34 8-Φ25 547 360
100 430 265 210 172 150 38 8-Φ30 621 400
125 500 310 250 210 176 42 8-Φ34 732 400
150 550 350 290 250 204 46 12-Φ34 840 450
16.0MPa 200 65 430 360 312 260 54 12-Φ41 925 500
凹凸法蘭 MFM
J41H J41Y J41W
160 160P
160R 160I		 15 170 110 75 52 40 24 4-Φ18 148 140
20 190 130 90 62 51 26 4-Φ23 158 160
25 210 140 100 72 58 28 4-Φ23 175 180
32 230 165 115 85 66 30 4-Φ25 200 200
40 260 175 125 92 76 32 4-Φ27 231 240
50 300 215 165 132 88 36 8-Φ25 262 280
65 340 245 190 152 110 44 8-Φ30 303 320
80 380 260 205 168 121 46 8-Φ30 341 360
100 430 300 240 200 150 48 8-Φ34 485 400

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標截止閥(節流閥)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
